2.4.20. Замена радиатора и вентилятора (R18A)

1. Отсоедините от аккумулятора отрицательный кабель, затем отсоедините силовой кабель.

2. Снимите аккумулятор.

3. Слейте охлаждающую жидкость двигателя.

4. Снимите переднюю решетку.

5. Снимите переднюю решетку.

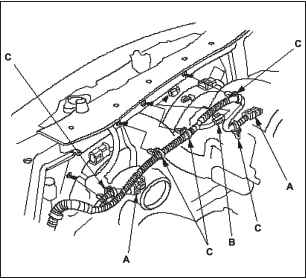

6. Отсоедините разъемы А электропривода вентилятора А и разъем выключателя замка капота В, затем снимите хомуты С.

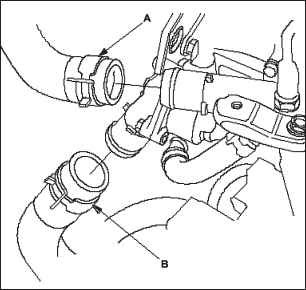

7. Снимите верхний шланг радиатора А и нижний шланг радиатора В.

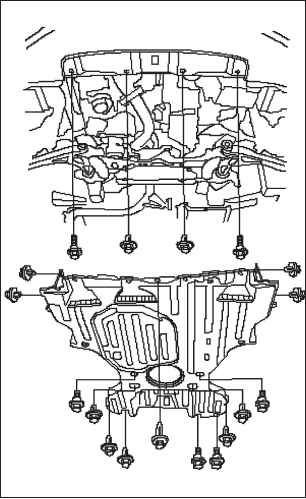

8. Снимите нижнюю крышку двигателя.

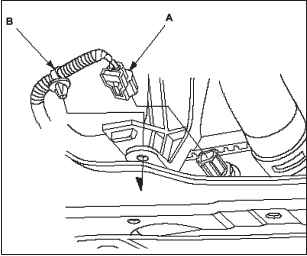

9. Отсоедините разъемы 2 датчика температуры охладителя (ECT) А, затем снимите хомуты В.

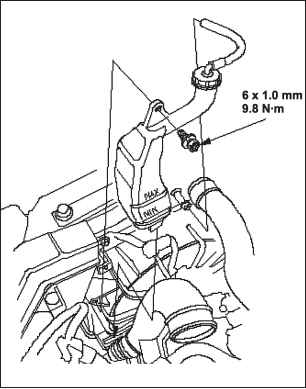

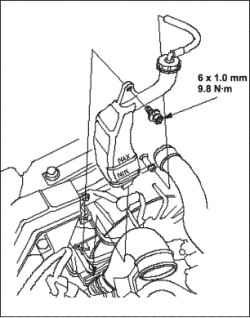

10. Снимите бачок для рабочей жидкости.

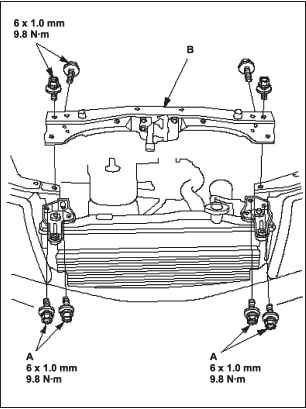

11. Выкрутите болты крепления верхней скобы радиатора А, затем снимите раму В.

12. Вытащите вверх радиатор, затем отсоедините блок кожуха вентилятора и другие детали от радиатора.

13. Установите радиатор в последовательности, обратной снятию. Убедитесь, что верхние и нижние подушки надежно закреплены.

14. Устанавливайте радиатор, выполняя операции в обратном порядке. Нанесите лакокрасочное покрытие на болты крепления стойки.

15. Залейте в радиатор охлаждающую жидкость и удалите воздух из системы охлаждения.
