2.4.14. Снятие и установка корпуса термостата (R18A

1. Слейте охлаждающую жидкость двигателя.

2. Снимите корпус воздухоочистителя в сборе.

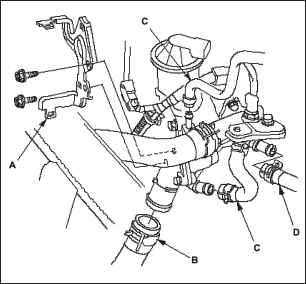

3. Снимите скобу жгута А, и покройте разъем датчика состава топливно-воздушной смеси (A/F) и разъем вторичного подогреваемого кислородного датчика (вторичного HO2S) лентой, чтобы защитить разъемы от попадания охлаждающей жидкости, затем снимите нижний шланг радиатора В, шланги перепуска воды С и шланг радиатора D.

4. Снимите трубу системы рециркуляции отработавших газов (EGR).

5. Отсоедините разъем EGR.

6. Снимите корпус термостата.

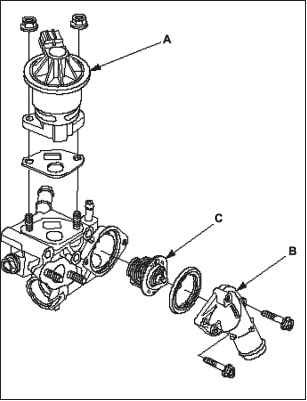

7. Снимите клапан EGR А, крышку термостата В и сам термостат С.

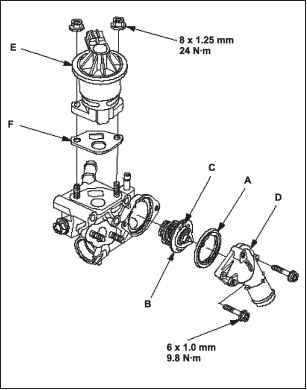

1. Установите новое резиновое уплотнение А в термостат, затем установите термостат В штифтом вверх С и крышку термостата D.

2. Установите клапан EGR Е с новой прокладкой F.

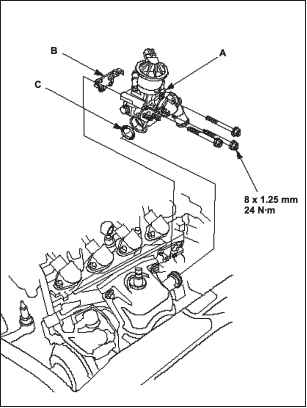

3. Установите кожух термостата А с новыми прокладкой В и уплотнительным кольцом С.

4. Подсоедините разъем EGR.

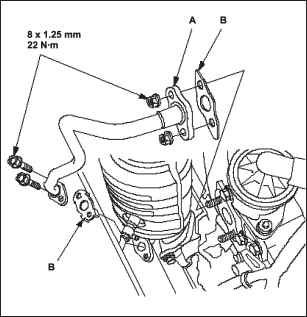

5. Установите трубу А EGR с новыми прокладками В.

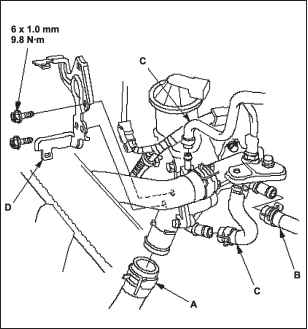

6. Установите нижний шланг радиатора А, шланг нагревателя В и шланги перепуска охлаждающей жидкости С, затем установите скобу жгута проводов D.

7. Установите корпус воздухоочистителя в сборе.

8. Залейте в радиатор охлаждающую жидкость и удалите воздух из системы охлаждения при открытом клапане отопителя.
