2.4.12. Отключение/установка воздухоочистителя (L13A)

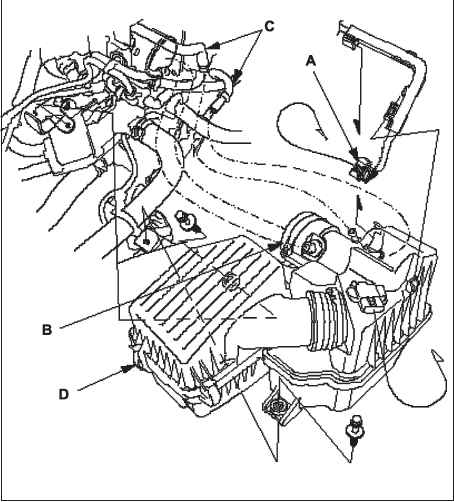

1. Отсоедините разъем датчика MAF/датчика IAT А.

2. Ослабьте болт В и отсоедините шланги С.

3. Снимите корпус воздухоочистителя D.

4. Установите детали в последовательности, обратной снятию.
