2.4.23. Замена датчика 1 температуры охлаждающей жидкости (ECT) (L13A)

1. Слейте охлаждающую жидкость двигателя.

2. Снимите корпус воздухоочистителя.

3. Снимите корпус дроссельной заслонки.

4. Отсоедините разъем датчика 1 ЕСТ А.

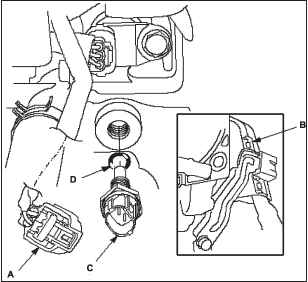

Замена датчика 1 температуры охлаждающей жидкости (ECT) (L13A)

5. Снимите фиксатор жгута проводов В и датчик 1 ЕСТ С.

6. Установите датчик в последовательности, обратной снятию, с новым уплотнительным кольцом D, затем залейте в радиатор охлаждающую жидкость.
