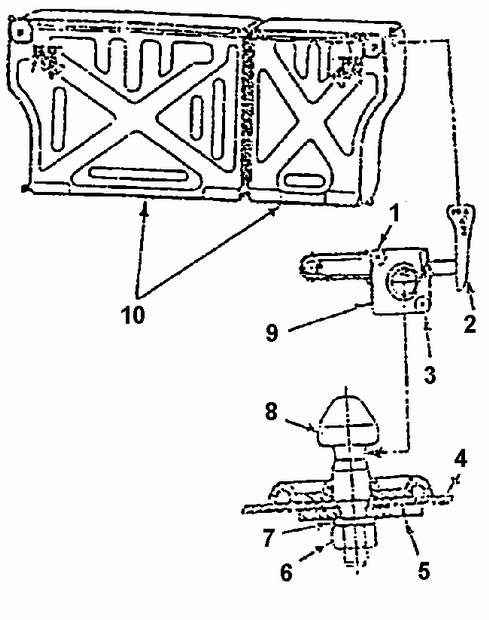

19.51.7. Запорное устройство спинки заднего сиденьяЗапорное устройство спинки заднего сидения
1. ЗАКЛЕПКА
2. РУКОЯТКА ЗАПОРНОГО УСТРОЙСТВА
3. ЗАКЛЕПКА
4. КРОНШТЕЙН
5. ПЛАСТИНА
|
6. ГАЙКА
7. ШАЙБА
8. ЗАПОРНЫЙ ПАЛЕЦ
9. ЗАМОК
10. ЗАДНИЕ ПАНЕЛИ СПИНКИ |
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Спинку заднего сиденья.
|
| 2. Обивку, накладки и коврик.
|
| 3. Удалить заклепки запорного устройства.
|
| 4. Запорное устройство с панели спинки.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Запорное устройство на панель спинки, закрепив
его новыми заклепками.
|
| 2. Обивку, накладки и коврик.
|
| 3. Спинку заднего сидения на автомобиль.
|
| 4. Отрегулировать положение запорного пальца.
|
|
|
