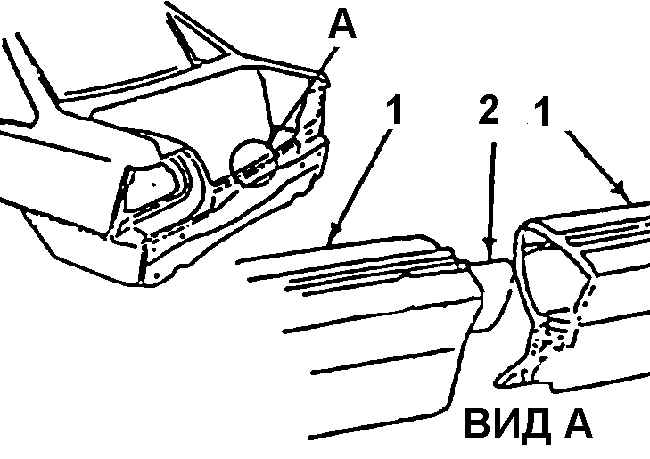

19.40.4. УплотнительУплотнитель проема крышки багажника – кузов Cедан
|
|
1. УПЛОТНИТЕЛЬ
2. ВСТАВКА
|
На автомобиле применен замкнутый уплотнитель крышки багажника, изготовленный из
мягкой пористой резины. В уплотнитель заформован металлический элемент, обеспечивающий
надежную и плотную посадку уплотнителя на отбортовку кромки проема багажника.
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вывернуть 4 винта и снять накладку задней
стенки багажника. |
| 2. Уплотнитель с отбортовки края проема багажника. |
| 3. Соединительную вставку из старого уплотнителя. |
| 4. Очистить остатки клея по периметру проема
багажника. |
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соединить вставку и новый уплотнитель. |
| 2. Уплотнитель на отбортовку края проема багажника.
|
3. Проверить надежность крепления уплотнителя,
убедившись, что уплотнитель полностью сел на край проема по всему
периметру.
С помощью струи воды из шланга проверить герметичность уплотнения
крышки багажника, по отсутствию протекания воды в багажник. Если достигнута
требуемая степень уплотнения крышки багажника, уплотнитель можно не
приклеивать. В случае попадания воды в багажник, следует демонтировать
уплотнитель и установить его на клею. |
| 4. Уплотнитель на отбортовку края проема багажника.
|
| 5. Накладку задней стенки багажника, закрепив
ее четырьмя винтами.
|
|
|
