19.37.3. Центральный верхний стоп-сигнал

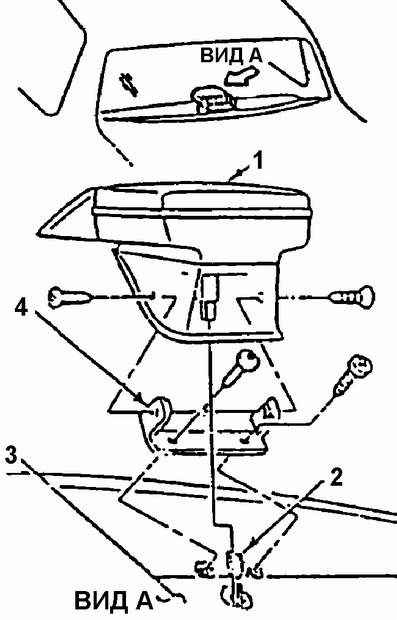

Центральный верхний стоп-сигнал (кузов седан)

1. ЦЕНТРАЛЬНЫЙ ВЕРХНИЙ СТОП-СИГНАЛ
2. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
3. ПАНЕЛЬ ЗАДНЕЙ ПОЛКИ
4. КРОНШТЕЙН СТОП-СИГНАЛА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Вывернуть два винта крепления центрального стоп-сигнала и снять его с задней полки.

3. Отсоединить электрический разъем стоп-сигнала.

4. Вывернуть два винта крепления кронштейна стоп-сигнала.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Кронштейна центрального стоп-сигнала, закрепив его винтами.

2. Центральный стоп-сигнал на кронштейн, подсоединив электрический разъем.

3. Ввернуть два винта крапления стоп-сигнала.

4. Отрицательный провод аккумуляторной батареи.
