| 1. С помощью бокорезов удалить хомуты 7, 9,
фиксирующие защитный чехол 11.
|
| 2. Отсоединить чехол 11 от корпуса 16 шарнира
и сдвинуть чехол вдоль вала 10, полностью открыть шарнир. |
| 3. Вытереть лишнюю смазку с кулака 14.
|

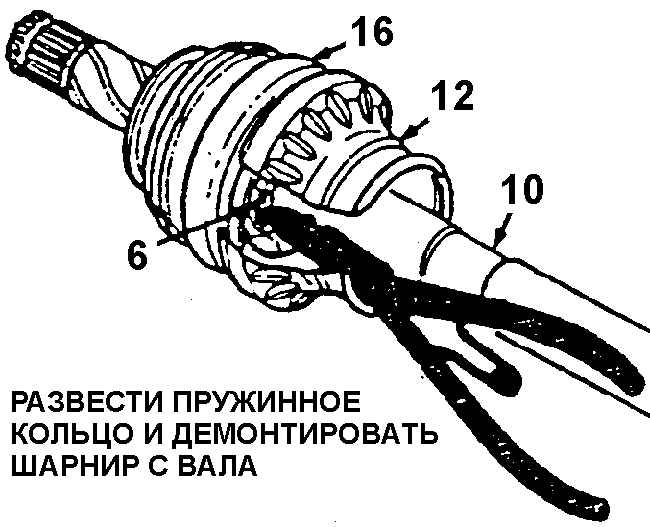

| 4. Разжать пружинное кольцо 6 с помощью съемника
и демонтировать шарнир с вала 10.
|
5. Чехол 11 с вала 10.
Предупреждение
 Ограничитель
12 зафиксиро ван и не подлежит демонтажу. При изготов лении шарнира
внутренние детали (кулак, шарики, сепаратор) подобраны по размерам
и не подлежат разборке и разукомплектации в эксплуатации. Неправильная
последующая сборка приведет к ухудшению работоспособности шарнира
и безопасности.
|
| 6. Перед монтажом нового чехла 11 промыть детали
ШРУС от смазки следующим образом.
|
| 6а. Сместить кулак 14 и сепаратор 15 внутрь
корпуса 16 шарнира для того, чтобы выдавить смазку наружу.
|
| 6б. С помощью щетки или кисти, смоченной в
растворителе, очистить детали от смазки, промыть шарнир и затем слить
из него оставшийся растворитель. |
