| 1. Малый хомут 9 на горловину чехла 8. Не
допускать образования складок горловины чехла.
|
| 2. Надеть чехол 8 на вал 10 и установить на
место так, чтобы малая горловина чехла оказалась в канавке.
|
| 3. Зажать хомут 9 с помощью приспособления
DC53007.
|
| 4. Вложить в чехол 8 примерно половину общего
количества смазки шарнира. Оставшейся смазкой заполнить шарнир.
|

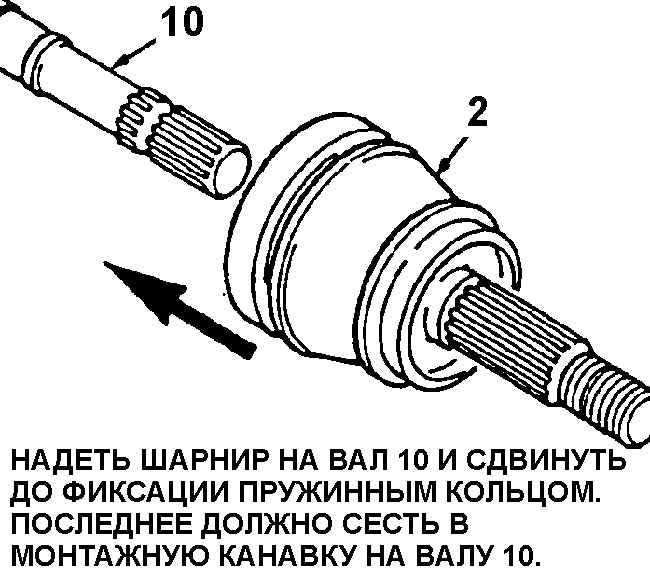

| 5. Надеть шарнир на вал 10 и сдвинуть до фиксации
пружинным кольцом 6. Последнее должно сесть в монтажную канавку на
валу 10.
|

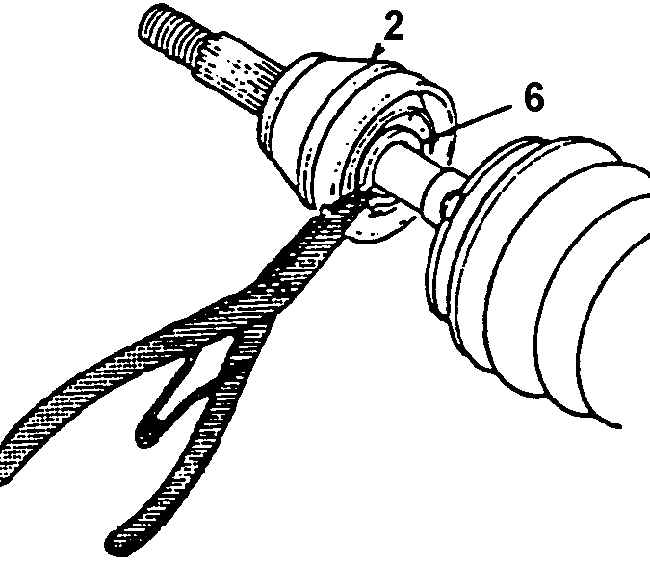

6. Закрыть чехлом корпус 2 шарнира и поместить
горловину чехла в канавку на корпусе.
Предупреждение
 Не допускать
перекручивания чехла 8 и образования сборок.
|

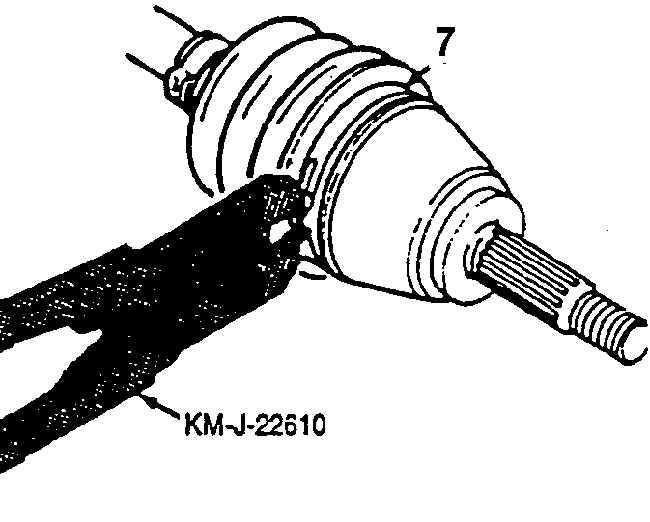

| 7. Большой хомут 7 на горловину чехла и зафиксировать
хомут с помощью зажима KM-J-22610.
|
