16.2. Общее описание

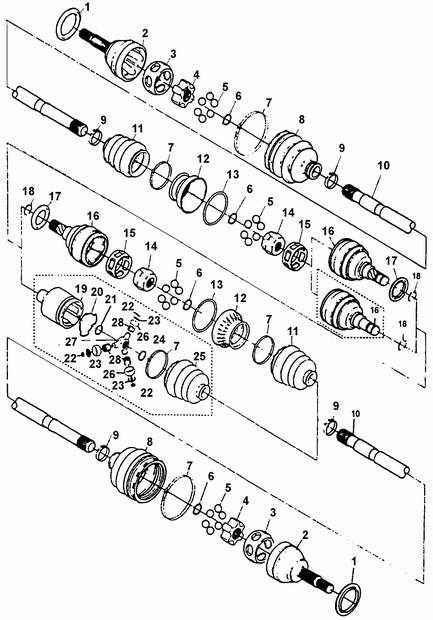

Карданные валы

1. НАРУЖНОЕ ОТРАЖАТЕЛЬНОЕ КОЛЬЦО
2. КОРПУС НАРУЖНОГО ШРУС
3. СЕПАРАТОР
4. КУЛАК
5. ШАРИКИ
6. ПРУЖИННОЕ КОЛЬЦО
7. ХОМУТ
8. ЧЕХОЛ
9. ХОМУТ
10. ВАЛ
11. ЧЕХОЛ
12. ОГРАНИЧИТЕЛЬ
13. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
14. КУЛАК
15. СЕПАРАТОР

16. КОРПУС
17. ОТРАЖАТЕЛЬНОЕ КОЛЬЦО
18. ПРУЖИННОЕ КОЛЬЦО ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С ЛЕВЫМ РУЛЕВЫМ УПРАВЛЕНИЕМ
19. КОРПУС ШРУС ТИПА ТРИПОД
20. ПРУЖИННЫЙ ФИКСАТОР
21. ПРУЖИННОЕ КОЛЬЦО
22. КОЛЬЦО
23. ФИКСАТОР
24. ПРУЖИННОЕ КОЛЬЦО
25. ЧЕХОЛ
26. СФЕРИЧЕСКИЙ РОЛИК
27. ТРЕХШИПОВАЯ СТУПИЦА
28. ИГОЛЬЧАТЫЙ ПОДШИПНИК

Карданные валы привода передних колес включают в себя два шарнира равных угловых скоростей (ШРУС), соединенных жестким валом. Наружный ШРУС обеспечивает возможность угловых перемещений соединяемых валов. Внутренний ШРУС выполнен универсальным и дополнительно обеспечивает осевые смещения вала.
