14.16. Обозначения колесных дисков и шин

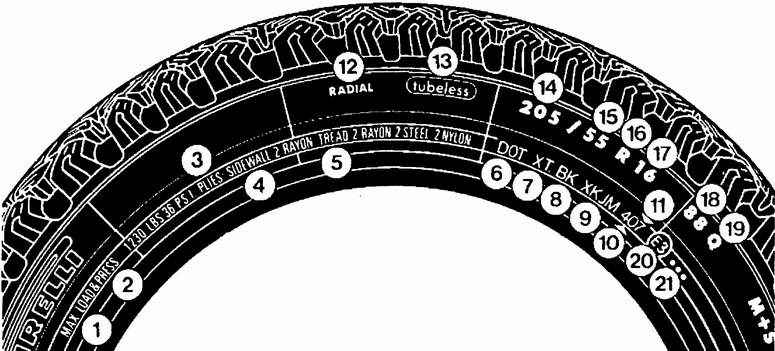

Обозначения на боковой поверхности шин

1 – максимальная нагрузка;
2 – внутреннее давление;
3 – характеристики брекера;
4 – характеристики корда;
5 – материал и количество слоев корда;
6 – соответствие испытаниям DOT;
7 – код производителя;
8 – размерный код;
9 – тип шины;
10 – дата изготовления;
11 – год выпуска;

12 – радиальная шина;
13 – бескамерная шина;
14 – номинальная ширина;
15 – отношение высоты шины к ширине;
16 – радиальная шина;
17 – посадочный диаметр диска;
18 – коэффициент нагрузки;
19 – индекс скорости;
20 – отметка о проведении испытаний ЕЭК;
21 – номер разрешения ЕЭК

Обозначения колесных дисков

Обозначение: 6J х 14 H2 ET 38 расшифровывается следующим образом:

6J	Ширина диска в дюймах
J	Высота бортовой кромки диска
х	Глубокий диск
14	Посадочный диаметр диска в дюймах
H2	Диск, имеющий бурт для установки бескамерных шин
ET 38	Расстояние от посадочной поверхности диска до его линии симметрии

Обозначения шин

Обозначение: 195/70 HR 14 89 Н расшифровывается следующим образом:

195	Ширина шины в мм
/70	Отношение высоты к ширине профиля в % (нормальное отношение высоты к ширине составляет 82%)
Н	Буквенный символ допустимой максимальной скорости
О	160 км/час
S	180 км/час
Т	190 км/час
Н	210 км/час
V	240 км/час
ZR	свыше 240 км/час
R	Радиальные шины
14	Диаметр обода в дюймах
89	Характеристика грузоподъемности

Предупреждение

Если между данными 14 и 89 стоит обозначение M S, речь идет о шинах с зимним профилем.

Дата изготовления шины

Обозначение: DOT CUL UM8-421 TUBELESS расшифровывается следующим образом:

DOT	Изготовитель
CU	Кодовое обозначение изготовителя
L2	Размер шины
UM8	Тип шины
421	Дата изготовления (42-я неделя 1991 года)
TUBELESS	Бескамерная шина (TUBETYPE – камерная)
