7.3.11. Барабан заднего тормозного механизма

Заблокируйте передние колеса упорами и снимите задние колеса.

Отпустите стояночный тормоз.

Снимите тормозной барабан в следующем порядке:

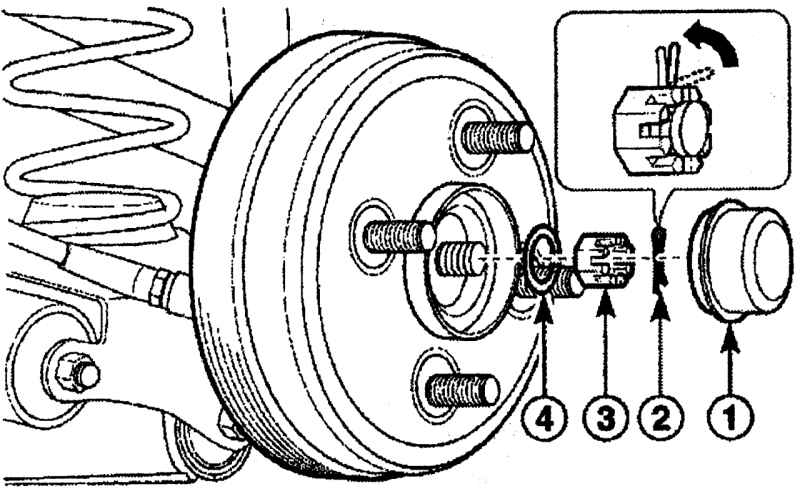

Рис. 7.28. Крепление заднего тормозного барабана: 1 — пылезащитный колпачок; 2 — шплинт; 3 — корончатая гайка; 4 — шайба

- снимите пылезащитный колпачок 1 (рис. 7.28);

- отогните и снимите шплинт 2. Не используйте его повторно;

- отверните корончатую гайку 3;

- снимите шайбу 4 задней оси;

- снимите подшипник и кольцо подшипника и сальник;

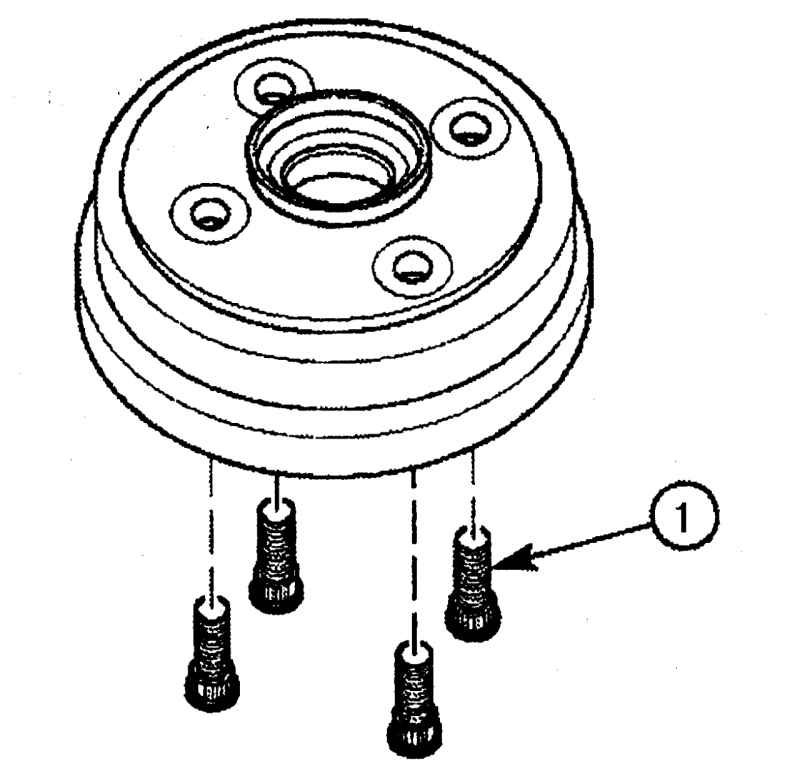

Рис. 7.29. Снятие болтов (1) из тормозного барабана

- снимите тормозной барабан и молотком выбейте из него болты 1 (рис. 7.29). Не используйте повторно снятые болты ступицы.

Установите тормозной барабан в следующем порядке:

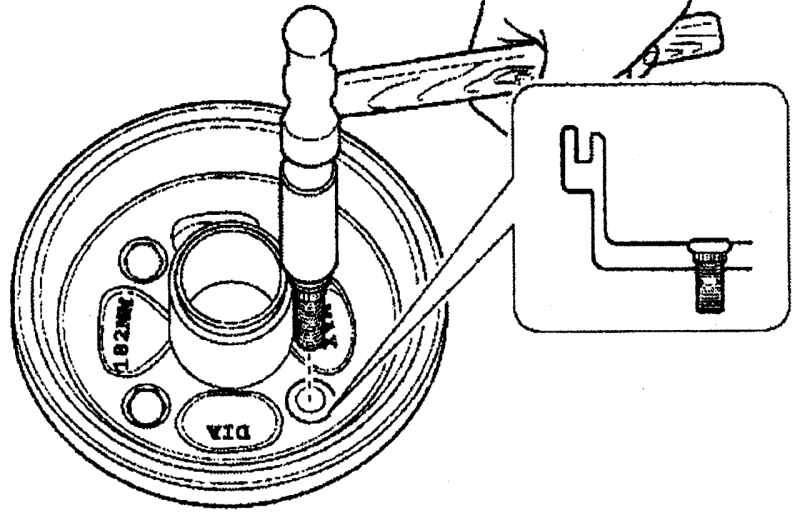

Рис. 7.30. Использование молотка для установки болтов в тормозной барабан

- молотком установите болты в отверстия тормозного барабана (рис. 7.30);

- установите подшипник, кольцо подшипника, сальник и шайбу задней оси;

- наверните и затяните корончатую гайку моментом 25 Н·м;

- ослабьте корончатую гайку на 180°;

- повторно затяните корончатую гайку моментом 2,5 Н·м;

- установите новый шплинт и пылезащитный колпачок.

Отрегулируйте стояночный тормоз.

Установите задние колеса.
