7.3.7. Датчик уровня тормозной жидкости

Снятие

Снимите вакуумный шланг с вакуумного усилителя тормозов.

Снимите датчик уровня тормозной жидкости в следующем порядке:

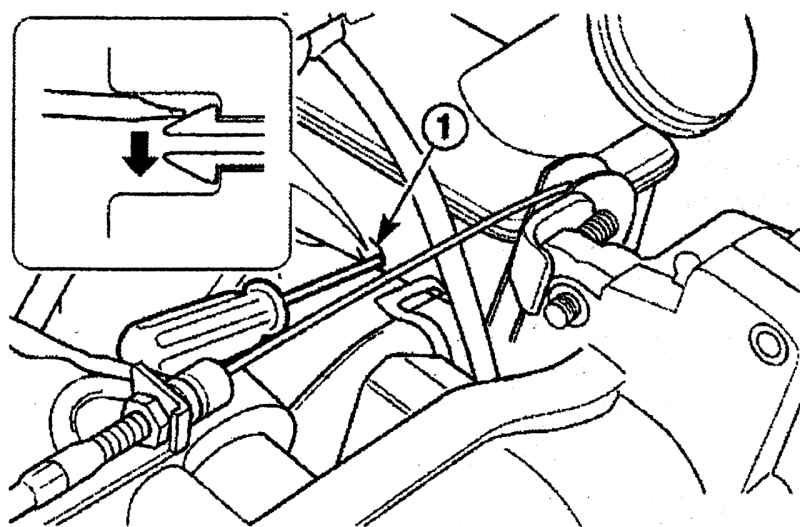

Рис. 7.19. Использование отвертки (1) для освобождения фиксатора датчика уровня тормозной жидкости

- отверткой 1 (рис. 7.19) с плоским лезвием, освободите фиксатор датчика уровня тормозной жидкости;

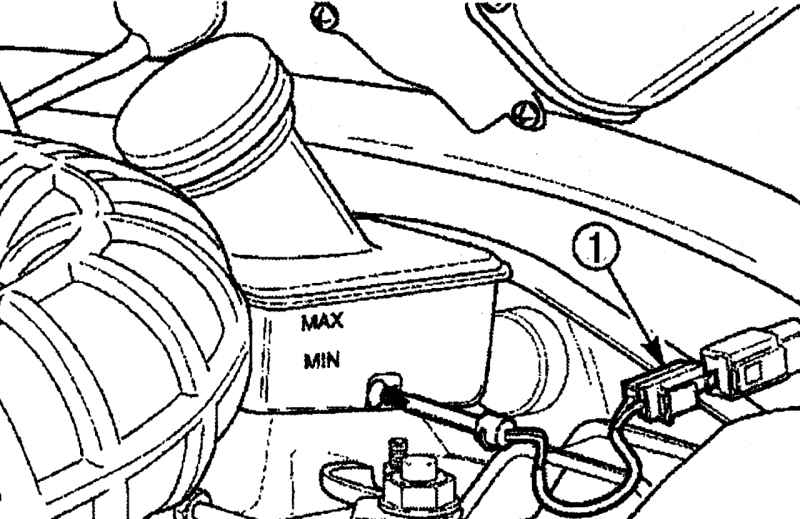

Рис. 7.20. Расположение электрического разъема (1) датчика уровня тормозной жидкости

- отсоедините электрический разъем 1 (рис. 7.20).

Установка

Установите датчик уровня тормозной жидкости.

Подсоедините электрический разъем.

Подсоедините вакуумный шланг к вакуумному усилителю тормозов.
