7.3.8. Вакуумный усилитель и его шланг

Снимите главный тормозной цилиндр в сборе.

Снимите вакуумный шланг в следующем порядке:

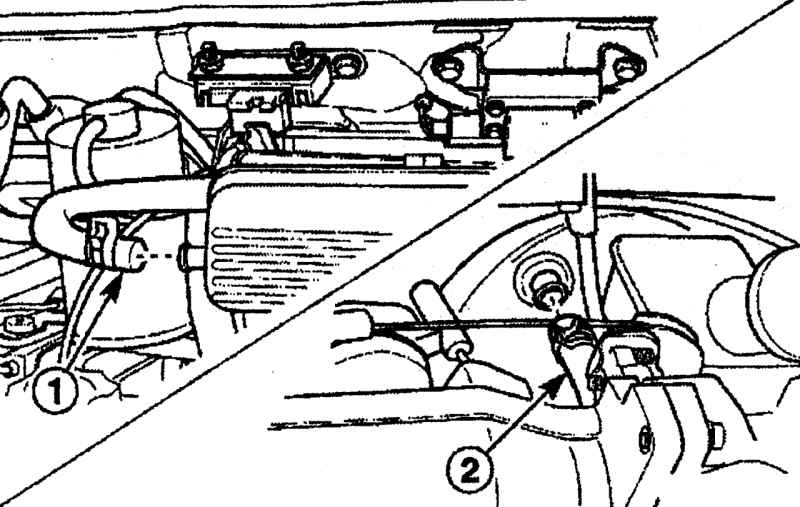

Рис. 7.21. Места подсоединения вакуумного шланга к впускному коллектору (1) и усилителю (2)

- отсоедините вакуумный шланг от впускного коллектора 1 (рис. 7.21);

- отсоедините вакуумный шланг от усилителя 2.

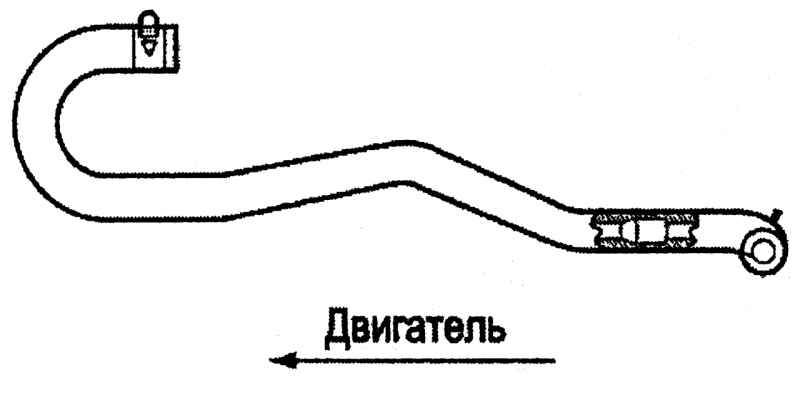

Рис. 7.22. Расположение одностороннего клапана в вакуумном шланге

Проверьте односторонний клапан, расположенный в вакуумном шланге (рис. 7.22).

Снимите вакуумный усилитель в следующем порядке:

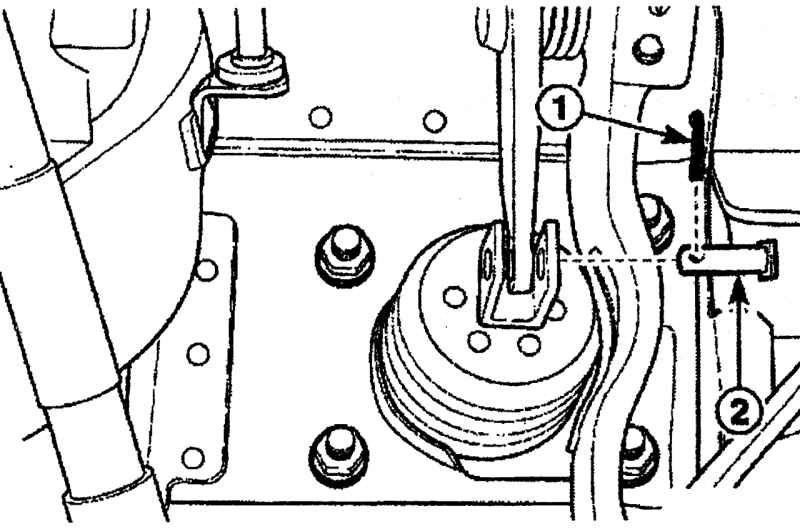

Рис. 7.23. Расположение шплинта (1) фиксации штифта (2) с головкой

- отогните шплинт 1 (рис. 7.23) и снимите его;

- снимите штифт 2 с головкой и отверстием под шплинт;

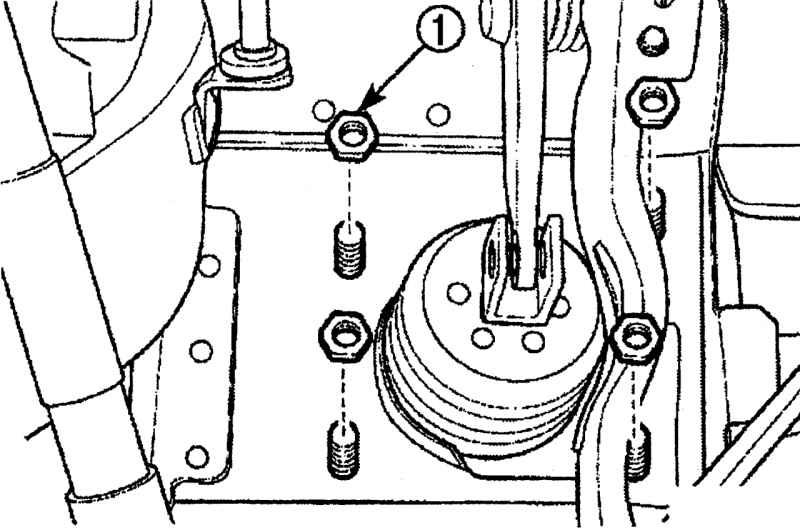

Рис. 7.24. Расположение гаек (1) крепления вакуумного усилителя тормозов

- отверните гайки 1 (рис. 7.24);

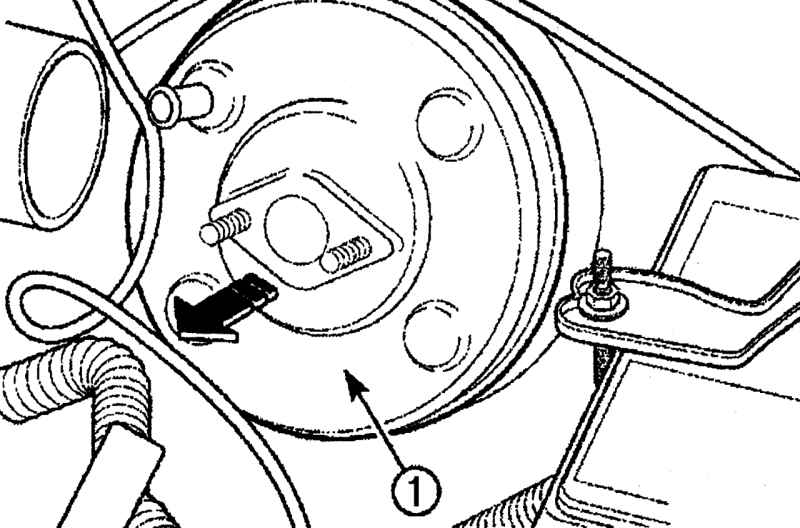

Рис. 7.25. Направление снятия вакуумного усилителя тормозов (1)

- снимите вакуумный усилитель 1 (рис. 7.25).

Установите вакуумный усилитель, закрепите гайками и зафиксируйте шплинтом. Затяните гайки моментом 16 Н·м.

Предупреждение Убедитесь, что расстояние между усилителем и центром штифта 100 мм.

Подсоедините вакуумный шланг к вакуумному усилителю.

Подсоедините вакуумный шланг к впускному коллектору.

Установите главный тормозной цилиндр в сборе.

Прокачайте тормозную систему.
