7.3.13. Защитный кожух заднего тормоза

Снятие

Снимите тормозной барабан.

Снимите тормозные колодки.

Снимите колесный тормозной цилиндр в сборе.

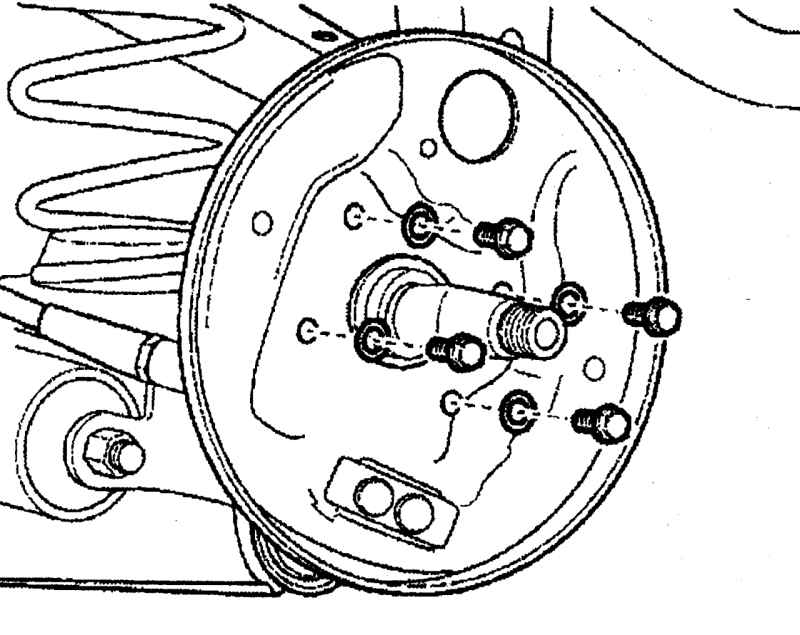

Рис. 7.33. Расположение болтов крепления защитного кожуха заднего тормоза

Выверните болты и снимите защитный кожух заднего тормоза (рис. 7.33).

Установка

Установите защитный кожух заднего тормоза и закрепите болтами, затянув их моментом 24 Н·м.

Установите колесный тормозной цилиндр в сборе.

Установите тормозные колодки.

Установите тормозной барабан.
