7.3.14. Рычаг стояночного тормоза

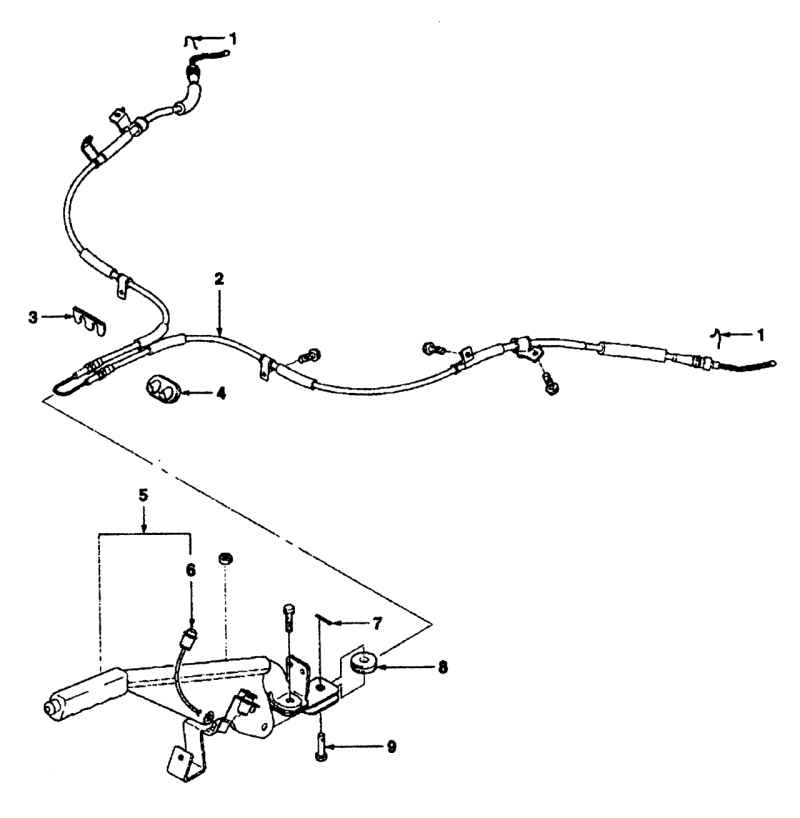

Рис. 7.34. Рычаг и троса стояночного тормоза: 1 — зажим троса стояночного тормоза; 2 — трос стояночного тормоза; 3 — крепление; 4 — уплотнитель троса; 5 — рычаг стояночного тормоза в сборе; 6 — выключатель контрольной лампы BRAKE; 7 — шплинт; 8 — шкив троса; 9 — палец

Рычаг и троса стояночного тормоза показаны на рис. 7.34.

Снимите кожух рычага стояночного тормоза.

Снимите кожух троса стояночного тормоза.

Снимите рычаг стояночного тормоза в следующем порядке:

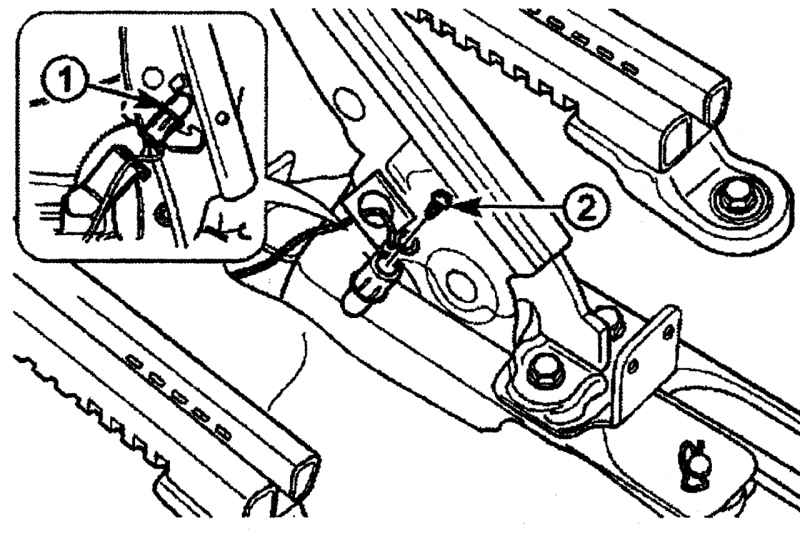

Рис. 7.35. Расположение электрического разъема (1) и винта (2) крепления выключателя контрольной лампы BRAKE

- отсоедините электрический разъем от выключателя 1 (рис. 7.35) контрольной лампы BRAKE;

- выверните винт 2 крепления включателя контрольной лампы BRAKE. Винт крепления выключателя BRAKE должен быть снят вместе с рычагом;

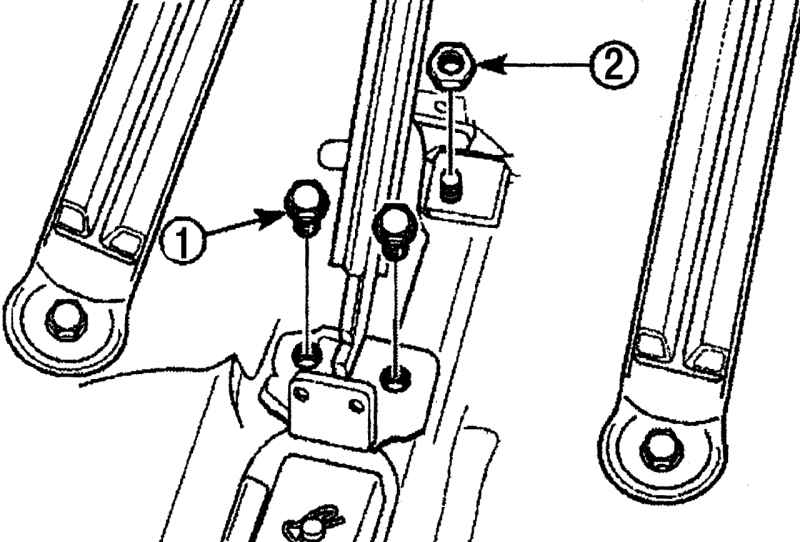

Рис. 7.36. Расположение болта (1) и гайки (2) крепления рычага стояночного тормоза

- выверните болты 1 (рис. 7.36);

- отверните гайку 2;

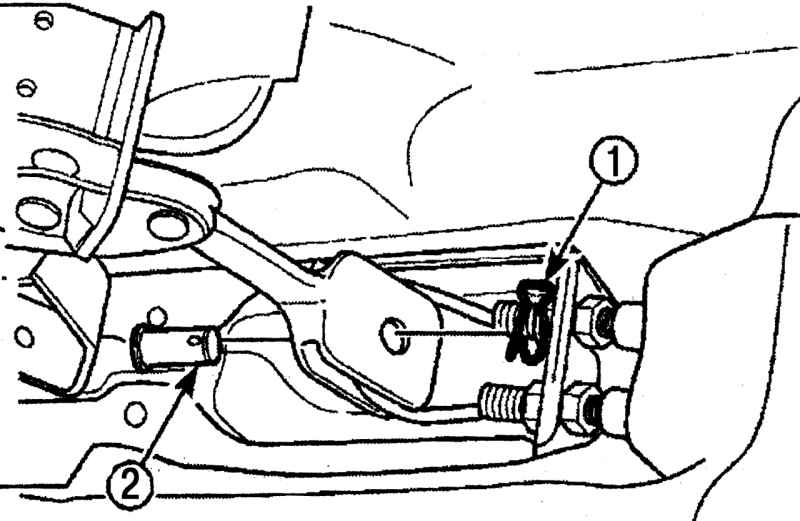

Рис. 7.37. Расположение шплинта (1) фиксации пальца (2) крепления шкива троса стояночного тормоза

- снимите шплинт 1 (рис. 7.37);

- снимите палец 2.

Установку рычага стояночного тормоза проводите в последовательности, обратной снятию.
