7.3.1. Тормозные шланги

Снимите колеса.

Снимите тормозной шланг в следующем порядке:

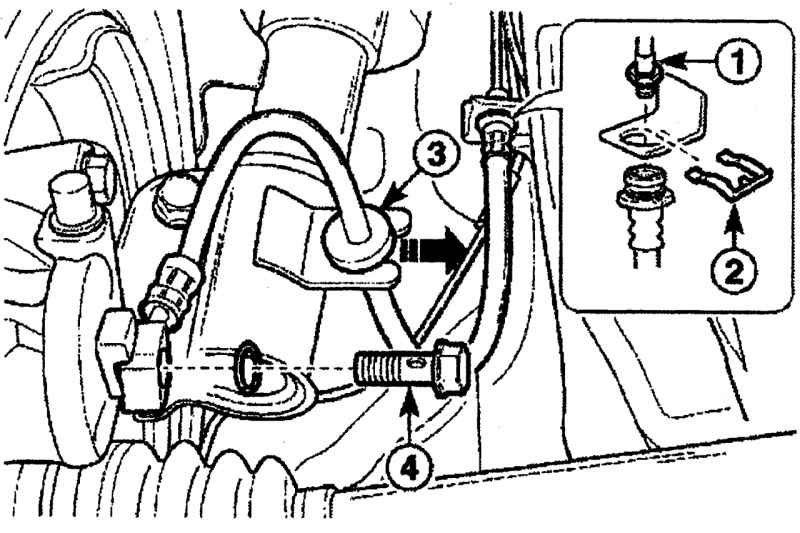

Рис. 7.9. Снятие переднего тормозного шланга: 1 — штуцер; 2 — Е-образный фиксатор; 3 — кольцо крепления тормозного шланга; 4 — пустотелый соединительный болт

- отверните штуцер 1 (рис. 7.9);

- снимите Е-образный фиксатор 2;

- отсоедините кольцо 3 крепления тормозного шланга от стойки передней подвески;

- выверните пустотелый соединительный болт 4;

- пробкой закройте открытый конец тормозной трубки для предотвращения утечки жидкости или ее загрязнения.

Соедините тормозную трубку с тормозным шлангом и вверните штуцер, затянув его моментом 16 Н·м.

Вверните пустотелый соединительный болт крепления тормозного шланга к суппорту и затяните его моментом 25,5 Н·м.

Долейте тормозную жидкость.

Прокачайте тормозную систему.

Проверьте тормозную систему на отсутствие утечки.

Установите колеса.

Снимите задние колеса.

Снимите тормозной шланг в следующем порядке:

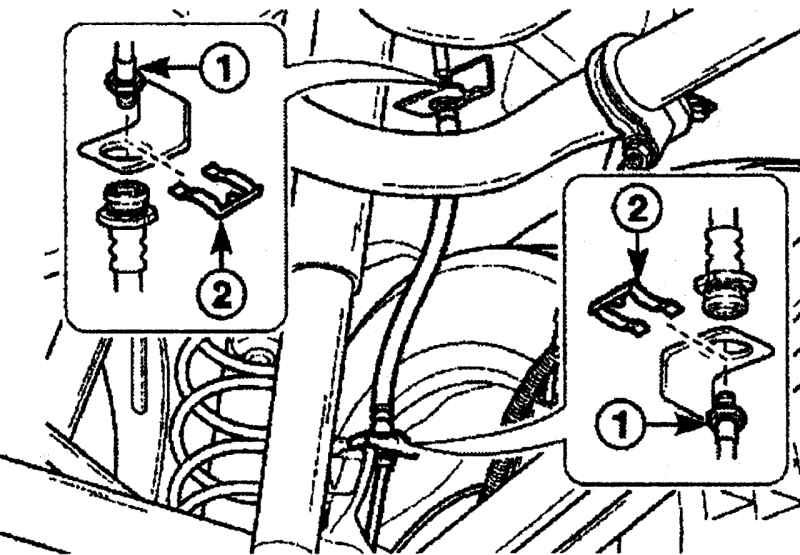

Рис. 7.10. Снятие заднего тормозного шланга: 1 — штуцер; 2 — Е-образный стопорный фиксатор

- отверните штуцер 1 (рис. 7.10);

- снимите Е-образный стопорный фиксатор 2;

- пробкой закройте открытый конец тормозной трубки для предотвращения утечки жидкости или ее загрязнения.

Соедините тормозную трубку с тормозным шлангом.

Вверните штуцер и установите Е-образный стопорный фиксатор.

Затяните штуцер моментом 16 Н·м.

Долейте тормозную жидкость.

Прокачайте тормозную систему.

Проверьте тормозную систему на отсутствие утечки.

Установите задние колеса.
