Дэу Эсперо. Daewoo Espero (с 1999 по 2001 год выпуска)

полные технические характеристики. диагностика. электросхемы

Главная

Daewoo
	Espero
		1. Инструкция по эксплуатации
		2. Общие сведения
		3. Двигатель
		4. Система охлаждения
		5. Топливная система
		6. Электрическое оборудование двигателя
		7. Сцепление
		8. 5-ступенчатая механическая коробка передач
		9. Автоматическая коробка передач
		10. Передняя подвеска
		11. Задняя подвеска
		12. Тормозная система
		13. Рулевое управление
		14. Колеса и шины
		15. Система кондиционирования воздуха система
		16. Схемы электрооборудования
			16.1. Как читать монтажную схему
			16.2. Цоколевка соединителей жгутов проводов
			16.3. Схема 1
			16.4. Схема 2
			16.5. Схема 3
			16.6. Схема 4
			16.7. Схема 5
			16.8. Схема 6
			16.9. Схема 7
			16.10. Схема 8
			16.11. Схема 9
			16.12. Схема 10
			16.13. Схема 11

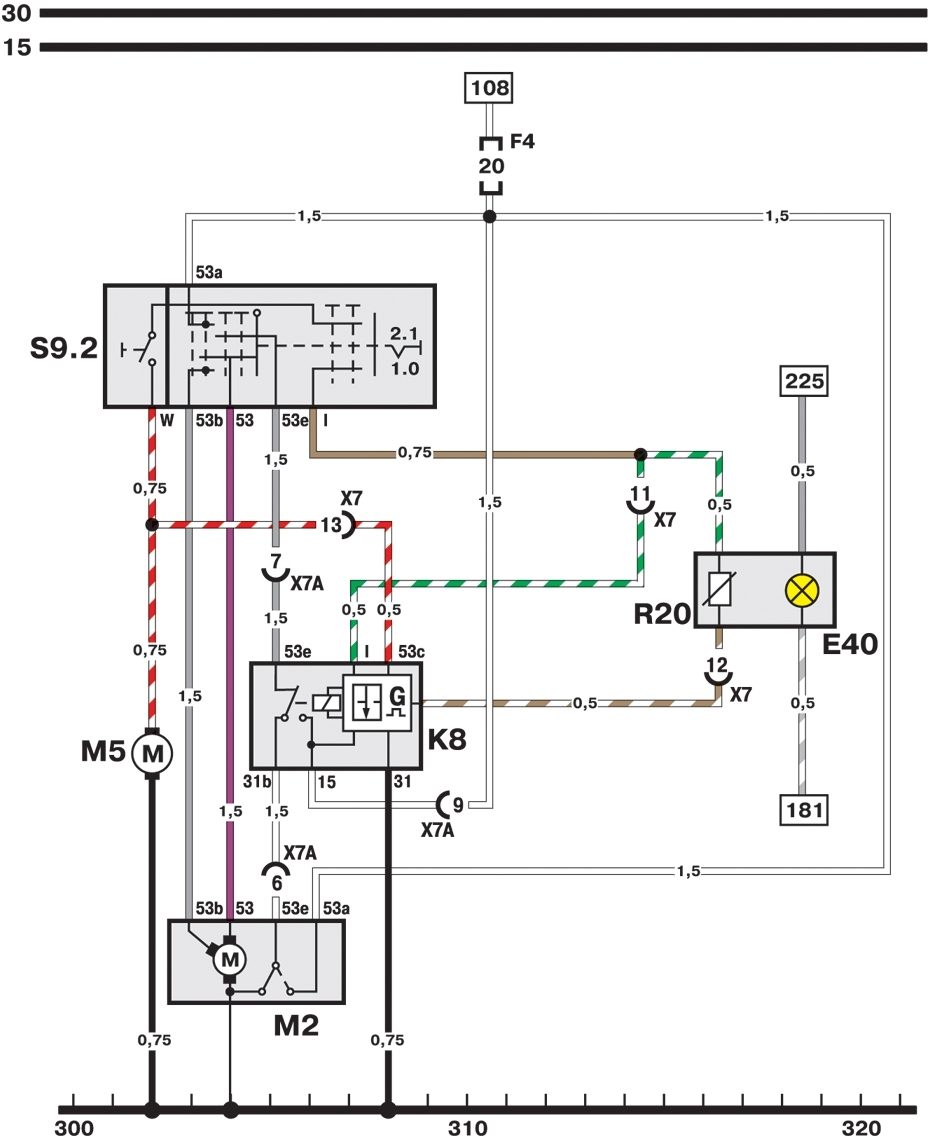

16.9. Схема 7

К8........Контрольное реле времени стеклоочистителя

М2........Мотор стеклоочистителя

М5........Мотор протирочно-моечного устройства

R20........Переключатель контроля времени стеклоочистителя

Е40........Лампочка переключателя контроля времени стеклоочистителя

S9.2........Переключатель стеклоочистителя
