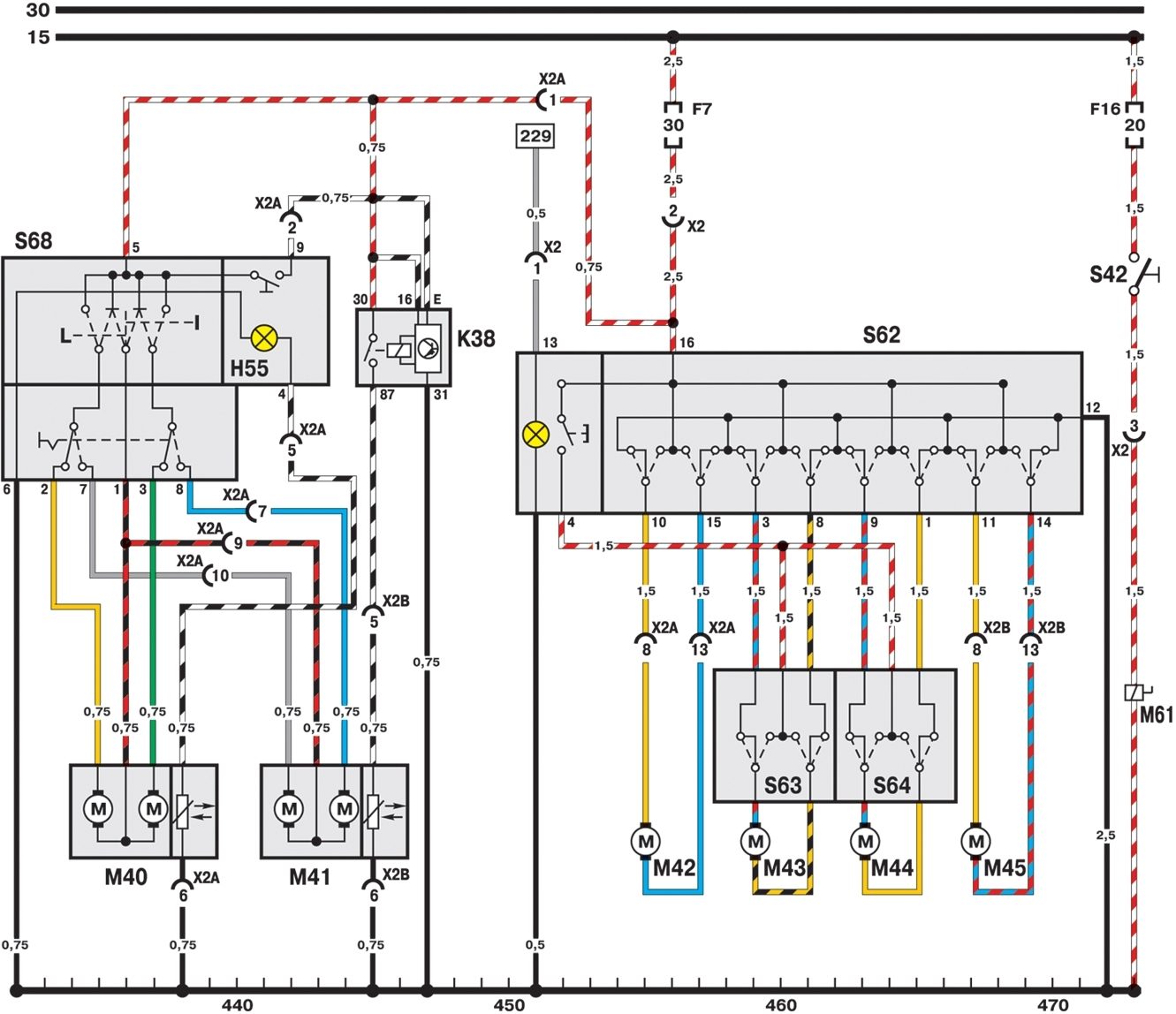

16.13. Схема 11

М40........Мотор наружного зеркала заднего вида

левый

М41........Мотор наружного зеркала заднего вида

правый

М42........Мотор привода стекла окна – передний

левый

М43........Мотор привода стекла окна – задний

левый

М44........Мотор привода стекла окна – задний

правый

М55........Мотор привода стекла окна – передний

правый

М61........Соленоид багажника

S42........Переключатель багажника

S62........Главный переключатель привода стекла окна

S63........Переключатель привода стекла окна – задний левый

S64........Переключатель привода стекла окна – задний правый

S68........Контрольный переключатель наружного зеркала заднего вида

К38........Контрольное реле наружного зеркала заднего вида
