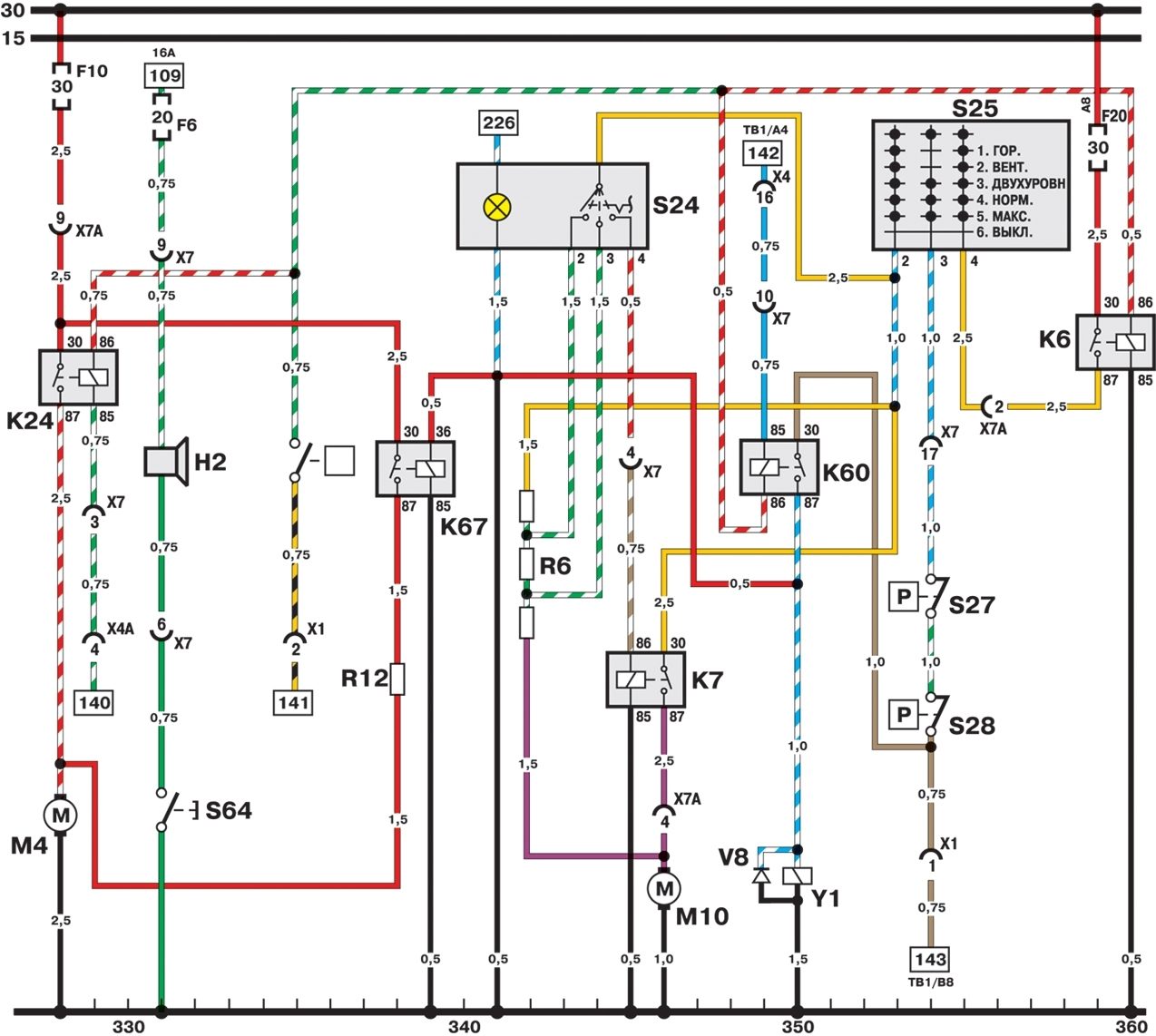

16.10. Схема 8

Н2........Звуковой сигнал

К24........Реле электровентилятора радиатора (высокоскоростного)

S64........Переключатель звукового сигнала

К6........Реле кондиционирования воздуха

К7........Реле нагнетателя кондиционирования воздуха

К60........Реле компрессора кондиционирования воздуха

К67........Реле электровентилятора радиатора (низкоскоростного)

М4........Мотор электровентилятора радиатора

М10........Мотор нагнетателя кондиционирования воздуха

R6........Резистор мотора нагнетателя кондиционирования воздуха

R19........Резистор электровентилятора радиатора (низкоскоростного)

S24........Переключатель нагнетателя кондиционирования воздуха

S25........Поворотный переключатель кондиционирования воздуха

S27........Переключатель низкого давления кондиционирования воздуха

S28........Переключатель высокого давления кондиционирования воздуха

S76........Переключатель электровентилятора радиатора

V8........Диод компрессора

Y1........Сцепление компрессора
