16.12. Схема 10

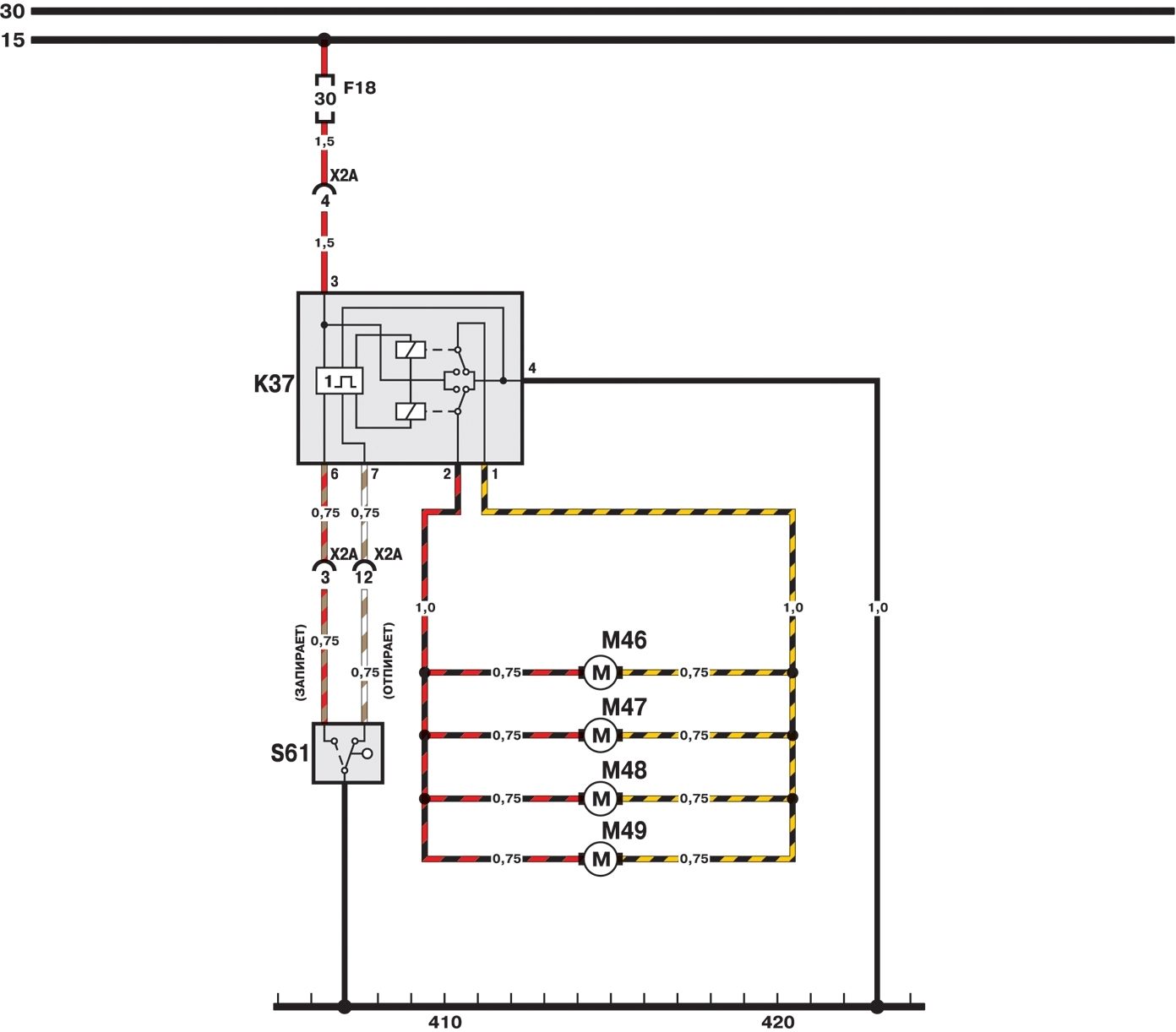

М46........Привод – передний правый

М47........Привод – задний правый

М48........Привод – задний левый

М49........Привод-отверстие в крышке заливной горловины топливного бака

К37........Запорное реле центральной двери

S61........Запорный переключатель центральной двери
