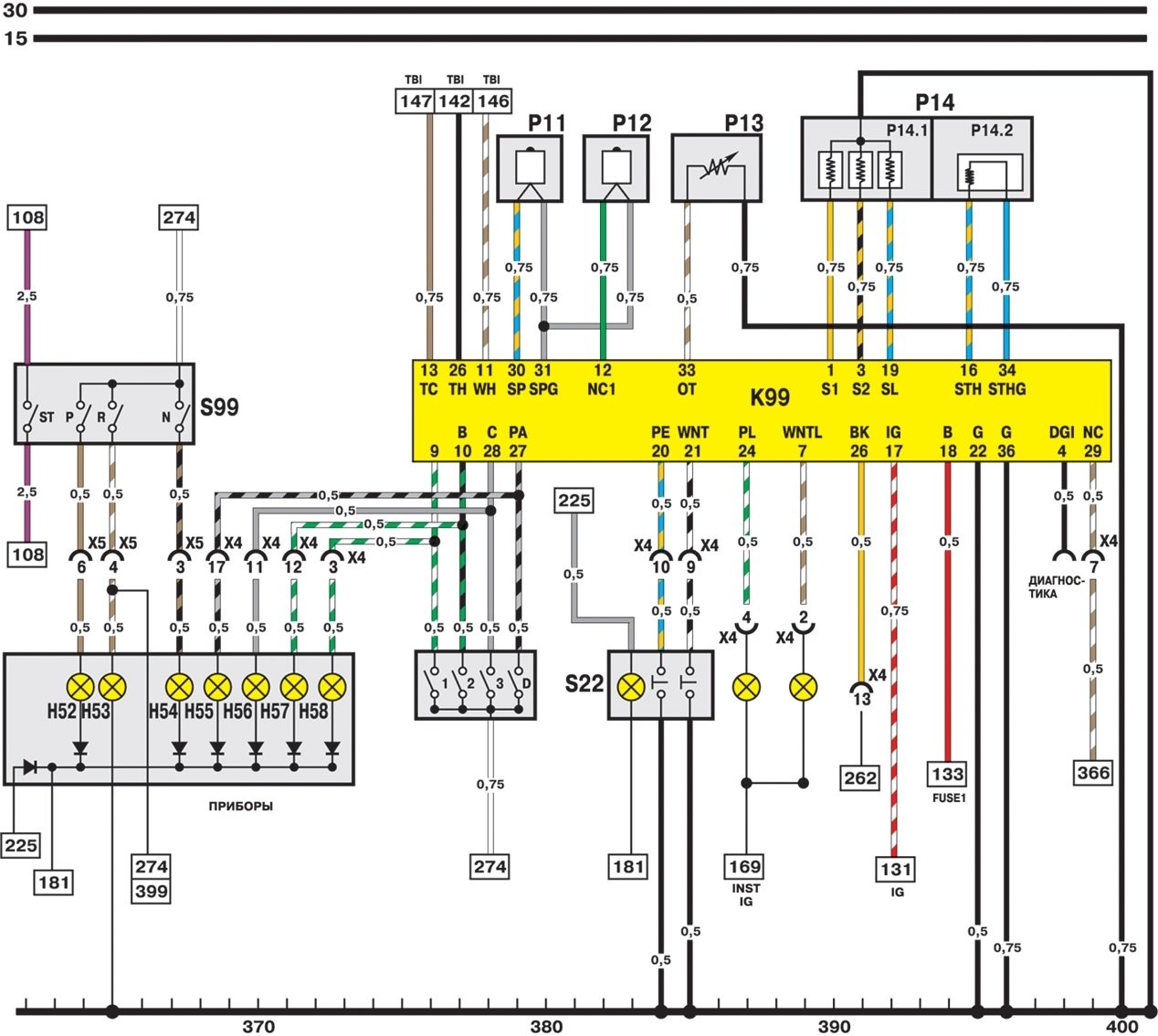

16.11. Схема 9

S99........Переключатель положения селектора

S21........Переключатель положения селектора

S22........Переключатель селектора режима

S22.1........Переключатель селектора мощного/экономичного режима

S22.2........Переключатель зимнего режима

Р11........Датчик скоростей автомобиля

Р12........Датчик вращения цилиндра С1

Р13........Датчик температуры масла

Р14........Соленоид

Р14.1........Соленоид №1 и №2/стопорный контрольный соленоид

Р14.2........Контрольный соленоид давления масла

Н50........Индикаторая лампочка режима мощности

Н51........Индикаторная лампочка зимнего режима

К99........Контрольный модуль трансмиссии (ТСМ)

Е50........Индикаторная лампочка селектора режима
