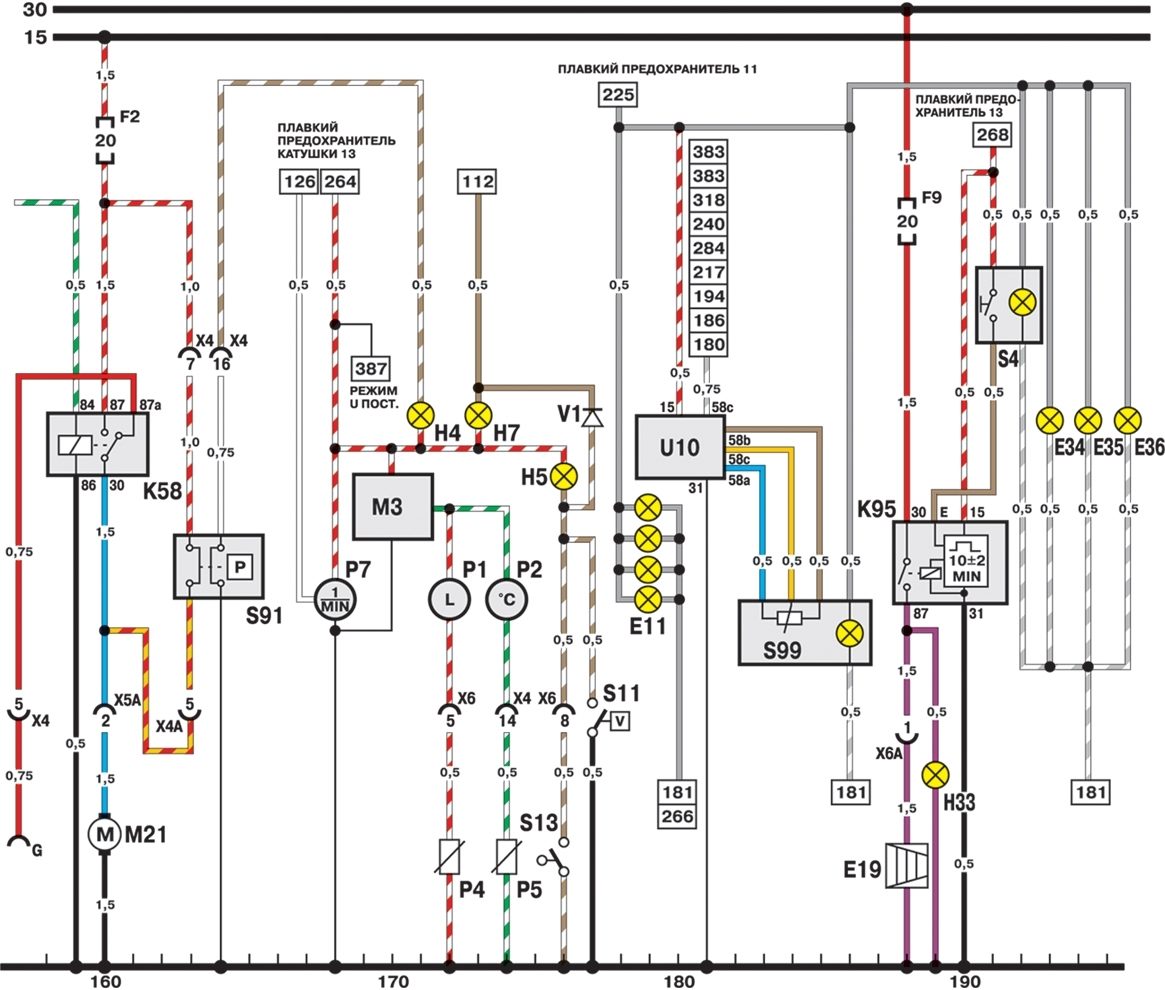

16.5. Схема 3

М21........Топливный насос

К58........Реле топливного насоса

S91........Переключатель давления масла – TBI

Р7........Тахометр

F25........Регулятор напряжения

К95........Реле таймера – обогреватель заднего окна

V1........Диод

Е11........Осветительная лампа приборного щитка

Е19........Обогреватель заднего окна

Е34–36........Контрольная лампа обогревателя

Y4........Лампа аварийной сигнализации давления масла в двигателе

Y5........Лампа аварийной сигнализации тормозной системы

Y7........Лампа аварийной сигнализации генератора переменного тока

Y33........Индикаторная лампа обогревателя заднего окна

Р1........Топливный датчик

Р2........Температурный датчик

Р4........Топливный датчик – топливный бак

Р5........Температурный датчик – охлаждающая жидкость

U10........Узел контроля освещения

S99........Переключатель контроля освещения

S4........Переключатель обогревателя заднего окна

S11........Переключатель тормозной жидкости

S13........Переключатель стояночного тормоза
