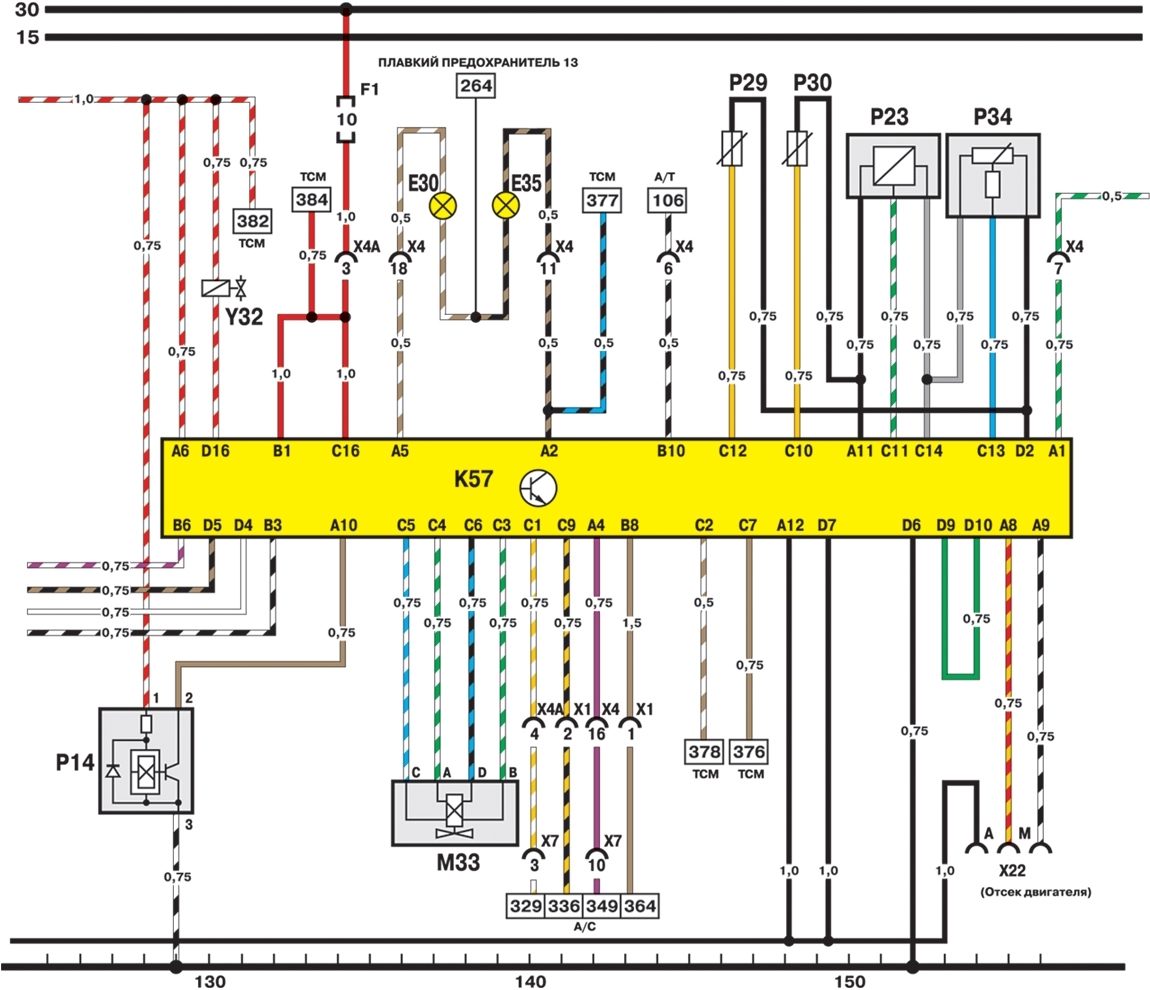

16.4. Схема 2

Y32........Инжекторный клапан – TBI

Y30........Контрольный индикатор двигателя

Y35........Индикатор смещения вверх

М33........Шаговый двигатель контроля воздуха на холостом ходу (IAC)

Р14........Датчик скоростей – скорость автомобиля

Р23........Вакуумный датчик – заборный патрубок

Р29........Температурный датчик – температура заборного патрубка

Р30........Температурный датчик – охлаждающая жидкость

Р34........Датчик положения дроссельного клапана

К57........Контрольный узел – TBI

Х22........Соединитель диагностической линии (ALDL)
