9.1.3. Снятие и установка компонентов привода переключения передач

1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки.
2. Отдайте гайку и извлеките осевой болт крепления тяги переключения передач к основанию рычага переключения.

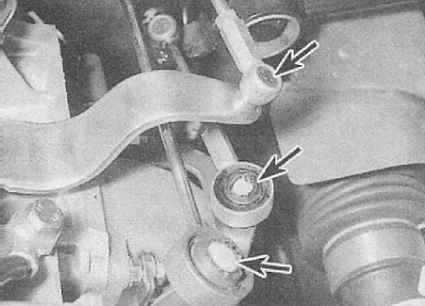

3. Аккуратно поддев отверткой, высвободите три тяги из своих шаровых шарниров на трансмиссии. Отсоедините тягу переключения от оси коленчатого рычага и извлеките ее из-под автомобиля.

4. Снимите пластмассовый защитный колпачок с болта крепления коленчатого рычага к подрамнику.
5. Выверните осевой болт коленчатого рычага и извлеките его вместе с шайбой. Снимите коленчатый рычаг с соединительной тягой (штоком переключения) и извлеките сборку из-под автомобиля. Снимите дистанционную и осевые втулки с центральной части коленчатого рычага.
6. Проверьте все компоненты привода на наличие признаков износа и механических повреждений. Особое внимание следует уделить состоянию осевых втулок и шаровых шарниров тяг. Замените дефектные и изношенные компоненты. В случае необходимости произведите демонтаж рычага переключения передач (см. далее).

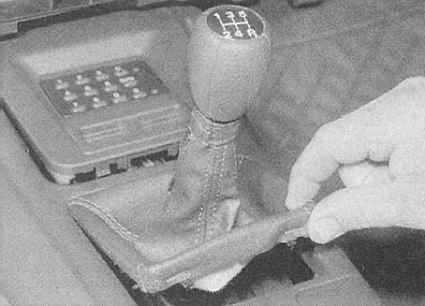

7. Высвободите защитный чехол рычага из панели центральной консоли.

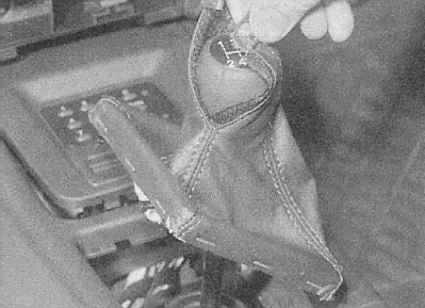

8. Затем открутите рукоятку и снимите чехол с рычага.

9. Отдайте крепежные гайки, снимите крепежную пластину, опустите вниз рычаг выбора и извлеките его из-под автомобиля.
10. Оттяните от основания рычага переключения нижний защитный чехол, затем отсоедините крепежную пластину рычага и поднимите верхний защитный чехол, обеспечив тем самым доступ к поворотному шарниру рычажной сборки. Проверьте компоненты сборки на наличие признаков износа и механических повреждений, оцените состояние защитных чехлов, замените дефектные детали. В случае необходимости рычаг может быть отделен от своего основания после снятия стопорного кольца.
