8.2. Снятие и установка троса привода сцепления

1. В случае необходимости с целью обеспечения доступа снимите рукав воздухоочистителя, либо компоненты его кожуха (см. Главу Системы питания и выпуска). Также в случае необходимости снимите аккумуляторную батарею с поддоном и опорным кронштейном (см. Системы запуска и заряда).
2. На моделях с левосторонним рулевым управлением снимите резервуар гидравлической жидкости (см. Главу Единая гидравлическая система) и уложите его в подходящую емкость.

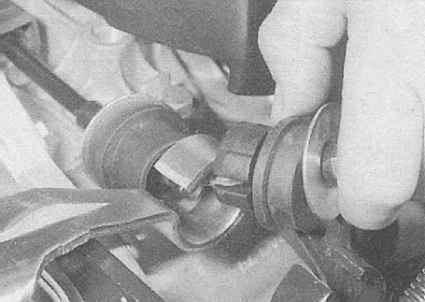

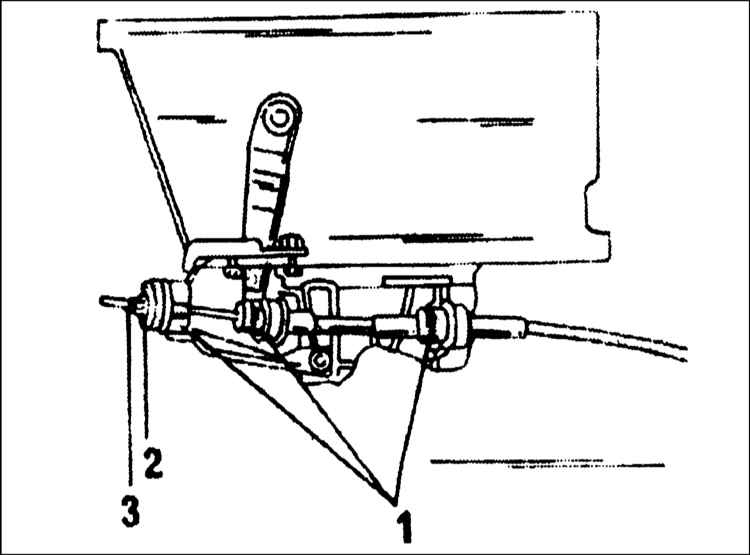

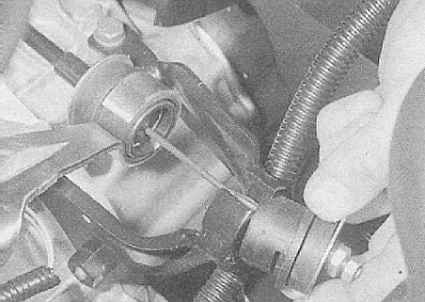

3. В двигательном отсеке полностью ослабьте контргайку, затем регулировочную гайку на обращенном к трансмиссии конце приводного троса, затем высвободите сборку троса из картера коробки передач.

4. Доступ к педали сцепления в салоне автомобиля крайне ограничен, поэтому составители настоящего Руководства рекомендуют предварительно снять панель приборов. В принципе, достаточно будет снять лишь нижнюю панель войлочной обивки.

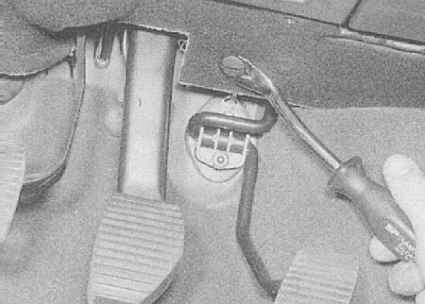

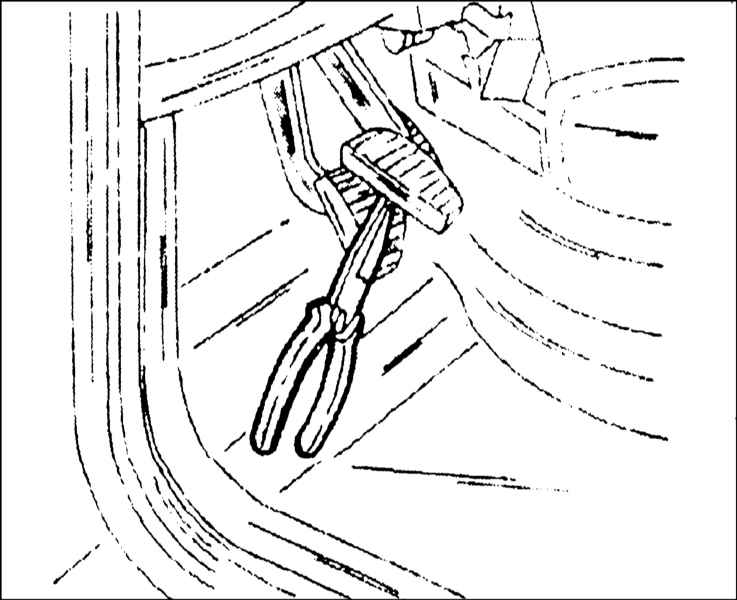

5. При помощи отвертки отпустите пластмассовый фиксатор сразу под верхней частью педали сцепления и отсоедините трос от педали.

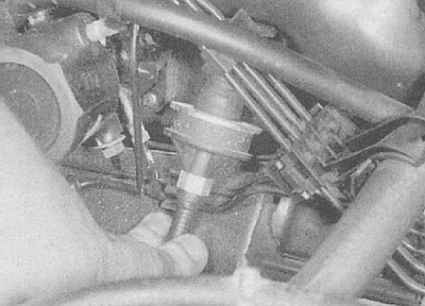

6. Вернитесь в двигательный отсек и высвободите направляющую троса из переборки двигательного отсека. Потянув трос вперед, высвободите его из оставшихся фиксаторов и направляющих. Постарайтесь запомнить маршрут прокладки троса, затем извлеките его из двигательного отсека.

7. Внимательно осмотрите трос на наличие следов повреждения оболочки и износа наконечников. Оцените состояние сердечника. Удостоверьтесь в исправности функционирования тросовой сборки. Сердечник должен свободно скользить в оболочке. Помните, что исправно функционирующий вне автомобиля трос может выдавать отказы после установки его в штатное положение. В случае выявления малейших дефектов или признаков износа произведите замену тросовой сборки.

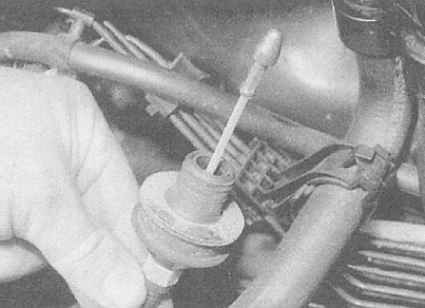

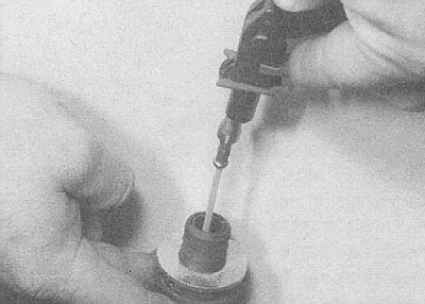

1. Смажьте фиксаторы наконечников универсальной смазкой, затем проденьте трос сквозь переборку двигательного отсека.

2. Подложив под педаль подходящий по размеру деревянный брусок или инструмент, зафиксируйте педаль сцепления в отпущенном положении (в конце рабочего хода).

3. Заправьте наконечник троса в пластмассовый зажим и проследите за надежностью его фиксации.

Для облегчения посадки наконечника в фиксатор попросите помощника отжать сердечник троса за наконечник со стороны трансмиссии.

4. В двигательном отсеке заправьте трос в картер коробки передач и подсоедините его к рычагу выключения сцепления. Наверните регулировочную и контрящую гайки.
5. Выполните регулировку троса (см. Регулировка привода сцепления) и удостоверьтесь в исправности функционирования педали сцепления.
6. Установите на место войлочную обивку, либо панель приборов, а на моделях с левосторонним рулевым управлением также резервуар гидравлической жидкости (см. Главу Единая гидравлическая система).
7. Установите батарею и компоненты воздухозаборного тракта.
