8.3. Снятие и установка педали сцепления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините приводной трос от верхней части педали сцепления (см. Снятие и установка троса привода сцепления). С целью обеспечения наилучшего доступа к педали снимите панель приборов. 2. Запомнив установочное положение, отсоедините от педали возвратную пружину.

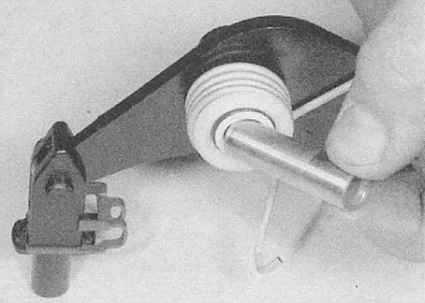

3. Отдайте гайку и извлеките осевой болт. Снимите сборку педали с кронштейна, извлеките дистанционную втулку, пружину и осевые втулки.
4. Проверьте дистанционную втулку и пружины на наличие признаков износа и механических повреждений. Замените дефектные компоненты.

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:
   a) Перед установкой смажьте густой смазкой хвостовик осевого болта;
   b) Проследите за правильностью установки педальной пружины;
   c) В заключение не забудьте произвести регулировку троса привода сцепления (см. Регулировка привода сцепления).
