13.16. Снятие и установка рулевого колеса
Модели без подушки безопасности
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
2. Аккуратно поддев, снимите центральную накладку рулевого колеса.
3. При соответствующей комплектации отсоедините электропроводку от платы дистанционного
управления функционированием магнитолы, расположенной в пазу в верхней части
рулевого колеса.
4. Отдайте крепежную гайку и снимите рулевое колесо с вала колонки (при соответствующей
комплектации проследите за высвобождением электропроводки из центральной части
колеса).
|
|
Установка
Установка производится в обратном порядке. При соответствующей комплектации
проследите за правильностью прокладки электропроводки. Крепежную гайку затяните
с требуемым усилием.
Модели, оборудованные подушкой безопасности
|
Электронный блок управления (ECU) подушки
безопасности вмонтирован в сборку рулевого колеса, - постарайтесь не
повредить блок в процессе демонтажа последнего.
|
Снятие
|
|
|
1. Снимите модуль подушки безопасности
(обратитесь к Главе
Бортовое электрооборудование).
|
|

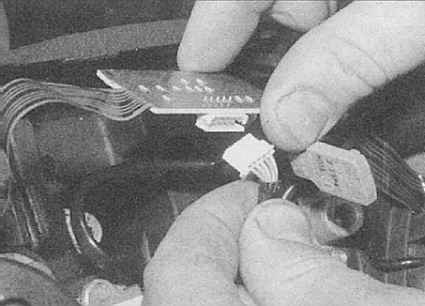

2. При соответствующей комплектации
отсоедините электропроводку от платы дистанционного управления
функционированием магнитолы, установленной в пазу в верхней части
рулевого колеса.
|
|
|

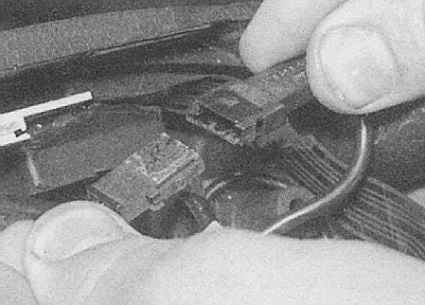

3. Высвободите контактный разъем электропроводки
подушки безопасности из фиксатора на рулевом колесе и рассоедините
его.
|
|
|

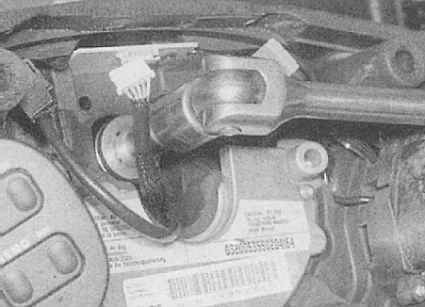

4. Отдайте гайку крепления рулевого колеса. В процессе снятия колеса с вала
рулевой колонки проследите за продеванием электропроводки сквозь
его ступичную часть.
|
|
|
5. Перенесите снятое рулевое колесо в место хранения.
Постарайтесь не повредить ECU подушки безопасности.
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Проследите за правильностью прокладки электропроводки;
b) Проследите за соблюдением требуемого усилия затягивания гайки крепления рулевого
колеса;
c) Не забудьте установить на место модуль подушки безопасности
(обратитесь к Главе
Бортовое электрооборудование).
|
