5.8.2. Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за ее перегрева.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), генератора (см. «Снятие и установка генератора»), а также торцовая головка «на 13», «на 16», ключ «на 10», пассатижи, динамометрический ключ.

1. Снизьте давление в системе питания, если выполняете работу сразу после поездки (см. «Снижение давления в системе питания»).

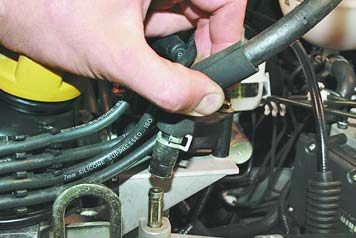

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

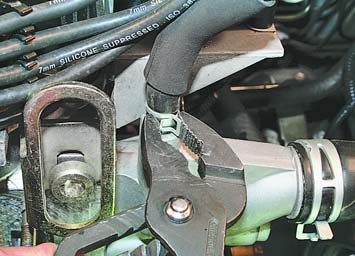

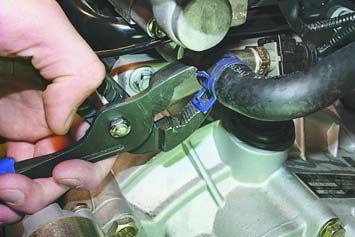

4. Ослабьте хомут крепления пароотводящего шланга, сжав его отогнутые ушки, сдвиньте хомут по шлангу...	5. ...и снимите пароотводящий шланг с патрубка корпуса термостата.

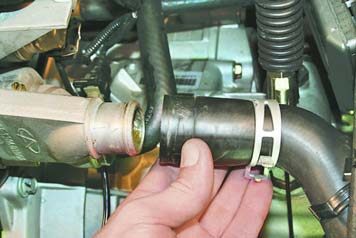

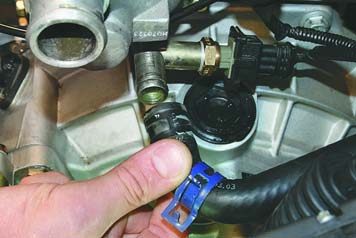

6. Аналогично снимите с патрубка корпуса термостата подводящий шланг радиатора системы охлаждения двигателя.	7. Ослабьте хомут крепления шланга, отводящего охлаждающую жидкость к радиатору отопителя, сжав его отогнутые ушки, сдвиньте хомут по шлангу...

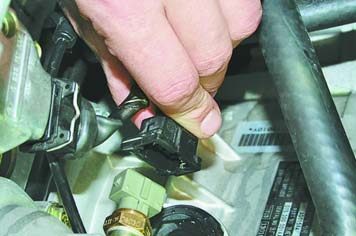

8. ...и снимите шланг с патрубка термостата.	9. Отсоедините колодку жгута проводов от вывода датчика температуры охлаждающей жидкости.

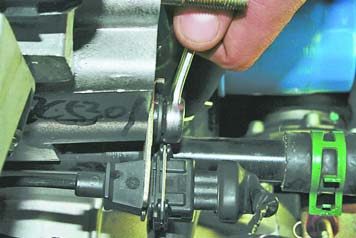

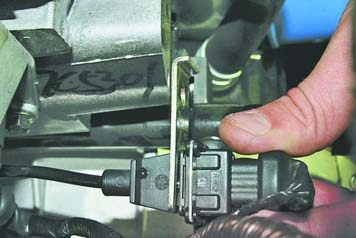

10. Выверните болт крепления кронштейна колодки жгута проводов датчика положения коленчатого вала...	11. ...и отведите кронштейн в сборе с колодкой в сторону.

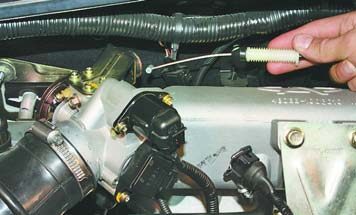

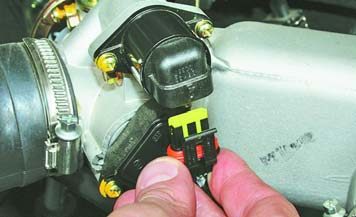

12. Отсоедините наконечник троса от сектора привода дроссельной заслонки, извлеките оплетку троса из кронштейна и отведите трос в сторону (см. «Регулировка и замена троса привода дроссельной заслонкой»).	13. Отсоедините колодку проводов от датчика положения дроссельной заслонкой...

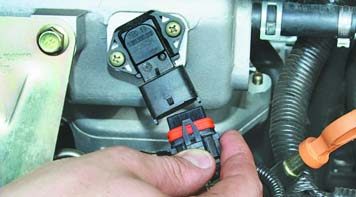

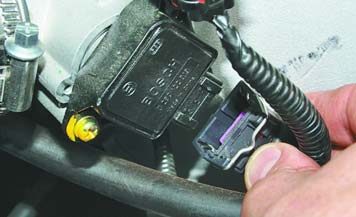

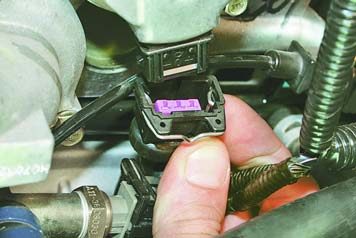

14. ...от датчика холостого хода...	15. ...от датчика абсолютного давления во впускной трубе...

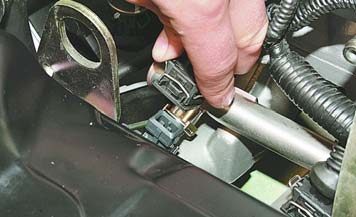

16. ...и от форсунок системы впрыска топлива. Ослабьте затяжку хомута и отсоедините воздухоподводящий шланг от патрубка дроссельного узла.

17. Снимите высоковольтные провода (см. «Снятие и установка катушки зажигания»).

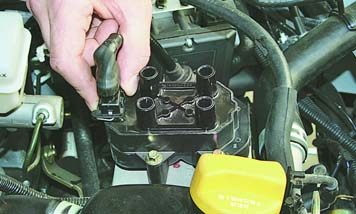

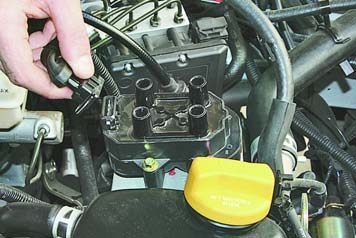

18. Сожмите фиксатор...	19. ...отсоедините колодки жгутов проводов от выводов катушки зажигания...

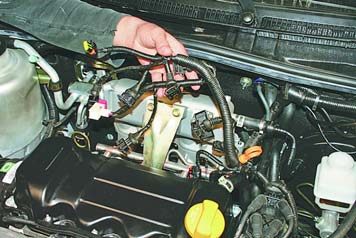

20. ...от датчика фаз газораспределения...	21. ...и отведите жгуты проводов в сторону.

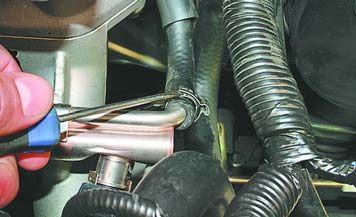

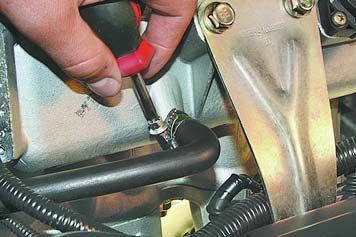

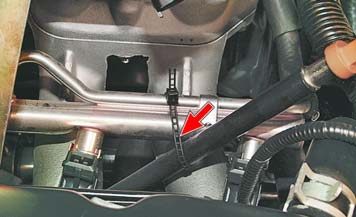

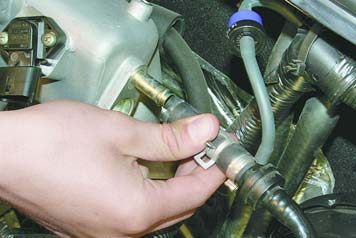

22. Разъедините пластмассовый хомут, соединяющий топливную рампу и направляющую маслоизмерительного щупа.	23. Поддев хомут отверткой, разожмите его и отсоедините шланг подачи топлива от топливной рампы.

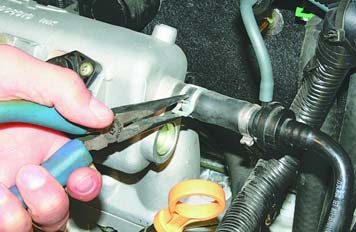

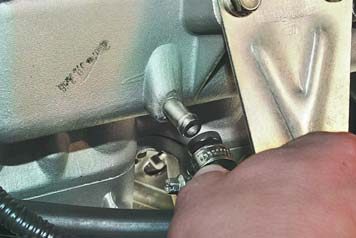

24. Ослабьте хомут крепления вакуумного шланга к ресиверу, сжав его отогнутые ушки, сдвиньте хомут по шлангу...	25. ...и отсоедините шланг от ресивера.

26. Ослабьте затяжку хомута шланга вентиляции картера...	27. ...и отсоедините шланг от патрубка ресивера.

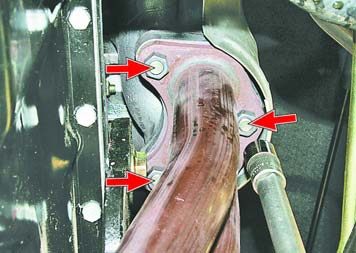

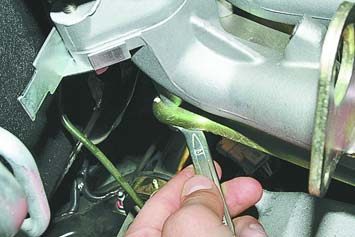

28. Выверните два болта крепления впускной трубы к поддерживающему кронштейну.	29. Отверните три гайки крепления приемной трубы к выпускному коллектору и опустите приемную трубу вниз.

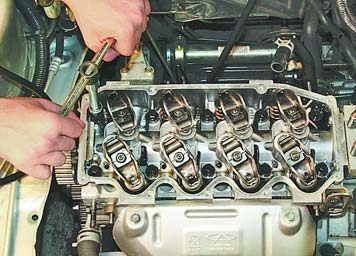

30. Выверните десять болтов крепления головки блока цилиндров к блоку в последовательности, показанной на рис. 5.3, извлеките болты...

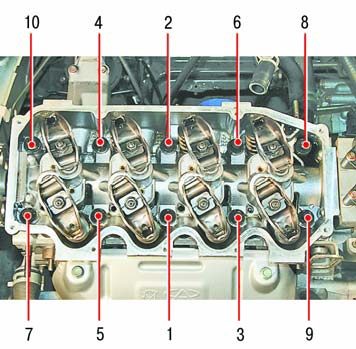

Рис. 5.3. Последовательность ослабления затяжки болтов крепления головки блока цилиндров

Предупреждение Болты крепления головки блока цилиндров можно отворачивать только на холодном двигателе.

31. ...снимите головку блока цилиндров...

Полезный совет Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

32. ...и ее прокладку.

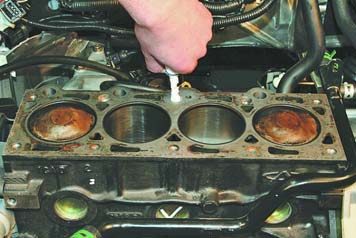

33. Очистите привалочные поверхности головки блока и блока цилиндров (поверхности должны быть сухими и чистыми)...

34. ...и удалите масло из резьбовых отверстий в блоке цилиндров.

Предупреждение Если не удалить масло из резьбовых отверстий под болты крепления головки блока, то при затяжке болтов в блоке цилиндров могут появиться трещины, так как масло не сжимаемое.

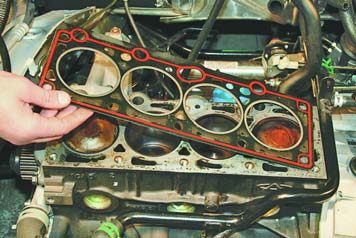

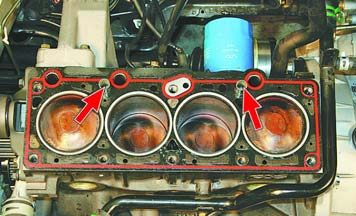

35. Установите на блок цилиндров новую прокладку, отцентрировав ее по двум направляющим втулкам.

36. Установите головку блока цилиндров в последовательности, обратной снятию.

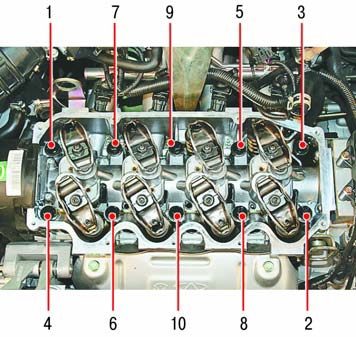

Рис. 5.4. Последовательность затяжки болтов крепления головки блока цилиндров

37. Затягивайте болты на холодном двигателе в последовательности, показанной на рис. 5.4, в три этапа: 1-й — затяните болты моментом 30 Н·м (3 кгс·м); 2-й — доверните болты на угол 90°; 3-й — окончательно заверните болты на угол 90°.

38. Установите все детали и узлы в порядке, обратном снятию.

39. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Проверка и регулировка натяжения ремня привода газораспределительного механизма»).

40. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера (см. «Проверка натяжения ремня привода генератора и компрессора кондиционера»), а также насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления»).

41. Отрегулируйте трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).

42. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
