10.5.3. Снятие и установка генератора

Вам потребуются: ключи «на 8», «на 10», «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите ремень привода генератора и компрессора кондиционера со шкива генератора (см. «Замена ремня привода генератора и компрессора кондиционера»).

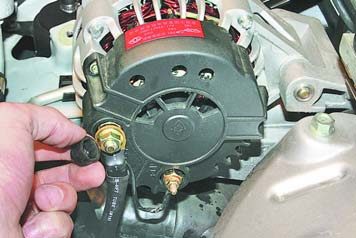

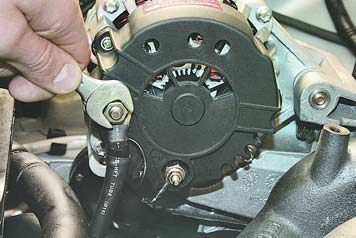

3. Снимите колпачок с гайки вывода «B+» генератора.	4. Ключом «на 13» отверните гайку крепления наконечника провода к выводу «B+» генератора...

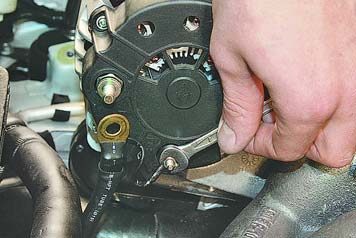

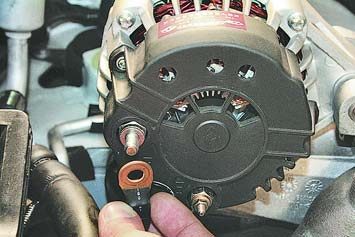

5....и снимите наконечник провода.	6. Ключом «на 8» отверните гайку крепления наконечника провода к выводу «D+» генератора...

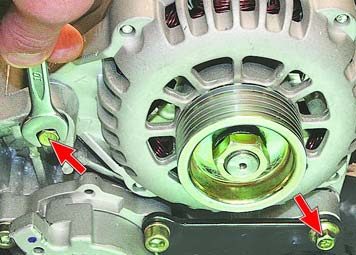

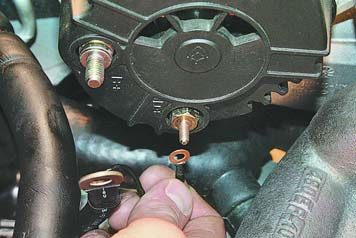

7. ...и снимите наконечник провода.	8. Ключом «на 10» выверните два болта крепления генератора к кронштейну двигателя...

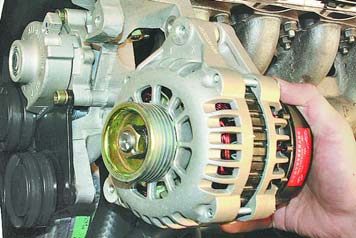

9. ...и снимите генератор с автомобиля.

10. Установите генератор в порядке, обратном снятию.

11. Установите на место ремень привода генератора и компрессора кондиционера.
