5.1. Особенности конструкции

На автомобили Chery Amulet устанавливают четырехцилиндровые четырехтактные бензиновые двигатели (рис. 5.1 и рис. 5.2), оснащенные системой впрыска топлива, с рядным расположением цилиндров и с распределительным валом, размещенным в головке блока цилиндров.

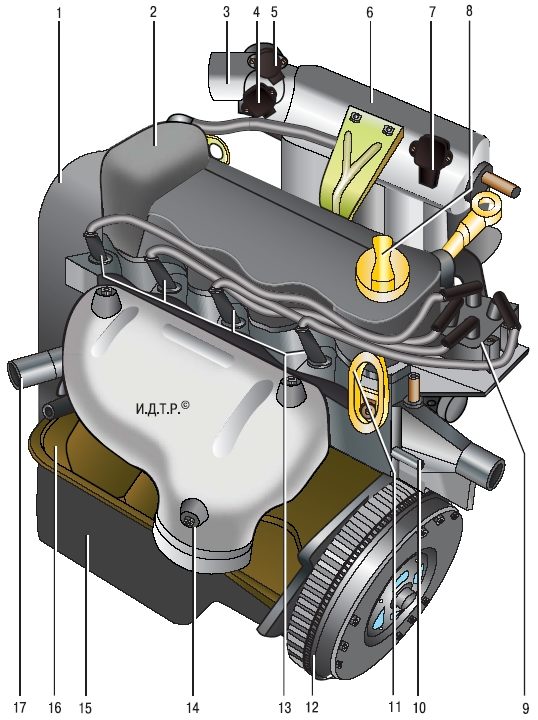

Рис. 5.1. Вид двигателя с левой стороны: 1 – крышка газораспределительного механизма; 2 – крышка головки блока цилиндров; 3 – дроссельный узел; 4 – датчик положения дроссельной заслонки; 5 – датчик холостого хода; 6 – ресивер; 7 – датчик абсолютного давления; 8 – пробка маслоналивной горловины; 9 – катушка зажигания; 10 – корпус термостата; 11 – головка блока цилиндров; 12 – маховик; 13 – свечи зажигания; 14 – выпускной коллектор; 15 – масляный картер двигателя; 16 – блок цилиндров; 17 – водяной насос

Рис. 5.2. Вид двигателя с правой стороны: 1 – корпус термостата; 2 – катушка зажигания; 3 – пробка маслоналивной горловины; 4 – головка блока цилиндров; 5 – форсунка; 6 – указатель уровня масла; 7 – топливная рампа; 8 – крышка головки блока цилиндров; 9 – ресивер; 10 – датчик положения дроссельной заслонки; 11 – датчик холостого хода; 12 – клапан проводника адсорбера; 13 – впускная труба; 14 – блок цилиндров; 15 – пробка отверстия для слива масла; 16 – масляный картер; 17 – масляный фильтр; 18 – шланг вентиляции картерных газов; 19 – маховик; 20 – датчик температуры охлаждающей жидкости; 21 – датчик фаз

Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.

Протоки для охлаждающей жидкости, образующие рубашку охлаждения, сделаны по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформации блока от неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала, крышки которых прикреплены болтами. В опорах установлены тонкостенные сталеалюминиевые вкладыши, выполняющие функцию подшипников коленчатого вала. В средней опоре имеются проточки, в которые вставлены упорные полукольца, удерживающие коленчатый вал от осевых перемещений.

Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками. Для уменьшения вибраций предназначено восемь противовесов, которые расположены на коленчатом валу.

На переднем конце коленчатого вала установлен масляный насос, зубчатый шкив ремня привода распределительного вала и шкив привода генератора, компрессора кондиционера и насоса гидроусилителя рулевого управления.

Шатуны стальные, кованые, с крышками на нижних головках. В нижней головке шатуна установлены тонкостенные вкладыши, в верхнюю головку запрессована сталебронзовая втулка.

Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два верхних — компрессионные и нижнее — маслосъемное. Днища поршней имеют выпуклую форму.

Головка блока цилиндров отлита из алюминиевого сплава, установлена сверху на блок цилиндров. В нижней части головки выполнены каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. Внутри головки установлен распределительный вал. Он вращается в опорах, выполненных внутри головки блока.

Распределительный вал отлит из чугуна. Для уменьшения износа рабочие поверхности кулачков, поверхности под сальник и эксцентрик привода топливного насоса термообработаны отбеливанием. Кулачки распределительного вала через гидротолкатели приводят в действие рычаги, а рычаги — клапаны.

Двигатель имеет по два клапана на цилиндр: один впускной и один выпускной.

На каждом клапане установлена одна пружина.

Направляющие втулки и седла клапанов запрессованы в головку блока. На направляющих втулках установлены маслосъемные колпачки, уменьшающие попадание масла в цилиндры.

Распределительный вал приводится в действие резиновым зубчатым ремнем от коленчатого вала.

Система смазки комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники и опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентиляторами, центробежного водяного насоса, термостата и шлангов.

Система питания состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливных шлангов.

В систему питания функционально входит система улавливания паров топлива с угольным адсорбером, предотвращающая выход паров топлива в атмосферу.

Полезные советы При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым — слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда проникает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или холодную погоду — нормальное явление. Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентилятор или просто потечет охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель — он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему поработать на холостых оборотах, тогда в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка: на перегретом двигателе гейзер из-под открытой пробки обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье. Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как через выжатое сцепление на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, трогание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом ручном тормозе, не выжимая сцепление без крайней необходимости.
