5.8.8. Замена прокладки выпускного коллектора

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная прокладка, изготовленная из прессованного асбестового листа, армированного сталью. При нарушении герметичности этой прокладки происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.

Вам потребуются: торцовые головки «на 13», «на 16».

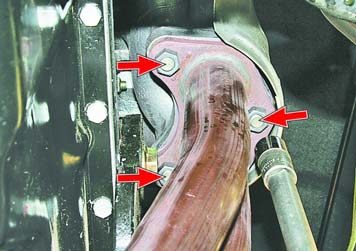

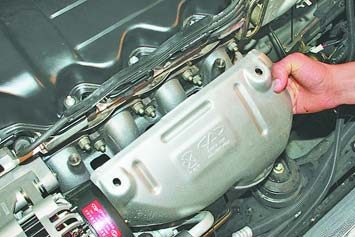

1. Отверните три гайки крепления приемной трубы к выпускному коллектору и опустите приемную трубу вниз.	2. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов»).

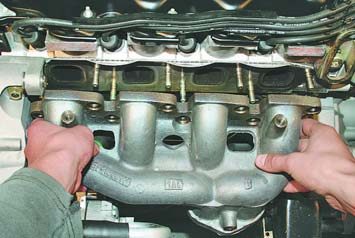

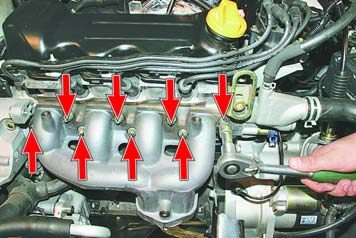

3. Отверните восемь гаек крепления выпускного коллектора.	4. Снимите со шпилек выпускной коллектор.

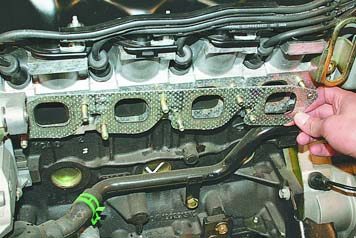

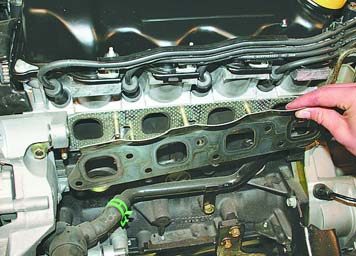

5. Снимите термоэкран...	6. ...и установленную под ним прокладку.

7. Тщательно очистите привалочные поверхности головки блока и выпускного коллектора от остатков старой прокладки и нагара.

8. Установите новую прокладку и все снятые детали в последовательности, обратной снятию.

9. Гайки крепления выпускного коллектора затягивайте равномерно крест-накрест.

Полезный совет Во избежание пригорания прокладки и для повышения ее герметичности рекомендуем перед установкой прокладки смазать ее с обеих сторон тонким слоем графитной смазки. Шпильки головки блока цилиндров смажьте графитной смазкой.
