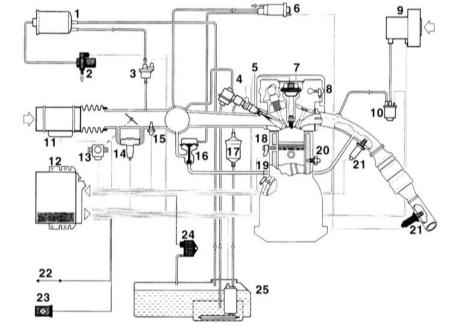

5.5.2. Принцип работы системы DMEСхема системы цифрового управления двигателем (DME)
Датчики системы впрыска бензиновых двигателей
Топливо засасывается из топливного бака электрическим бензонасосом, расположенным в топливном баке, и подается через топливный фильтр к инжекторам. Регулятор давления поддерживает давление топлива в системе постоянным. Инжекторы имеют электрическое управление и впрыскивают топливо импульсно во впускной трубопровод перед впускными клапанами двигателя. Воздух всасывается двигателем через воздушный фильтр и подается через узел дроссельной заслонки, а также впускной трубопровод к впускным клапанам. Впрыскиваемое количество топлива определяется, прежде всего, массой всасываемого воздуха. Масса всасываемого воздуха определяется измерителем, расположенным во впускном трубопроводе. В корпусе измерителя массы находится тонкая, электрически разогреваемая пластина, которая охлаждается проходящим потоком воздуха. Система управления меняет значение тока подогрева таким образом, чтобы температура пластины оставалась постоянной. Если, например, количество всасываемого воздуха увеличивается, пластина стремится охладиться. Вследствие этого растет значение тока подогрева пластины. По отклонениям тока подогрева система управления двигателем определяет массу воздуха и соответственно регулирует количество впрыскиваемого топлива. Информация, поступающая от различных датчиков, и команды, поступающие к исполнительным органам, обеспечивают оптимальную работу двигателя в любом режиме. Если датчики выходят из строя, прибор управления переключается в аварийный режим, чтобы исключить повреждения двигателя и обеспечить возможность дальнейшего движения автомобиля. Выход из строя датчиков не обязательно должен ощущаться по ухудшению качества работы двигателя. Однако не позднее ближайшего срока проверки отработавших газов данные об этом будут заноситься в память неисправностей системы управления двигателем. - Задатчик холостого хода управляет количеством воздуха на холостом ходу в обход дроссельной заслонки. Это обеспечивает поддержание постоянного числа оборотов на холостом ходу независимо от подключения дополнительных потребителей как, например, гидроусилителя руля или компрессора охлаждения. - Датчики температуры охлаждающей жидкости и датчик температуры всасываемого воздуха сообщают текущее значение температуры в результате изменения сопротивления резистора. При возрастании температуры сопротивление уменьшается. - Система вентиляции топливного бака состоит из адсорбера и запорного клапана. В адсорбере аккумулируются топливные пары, образующиеся в результате нагрева топлива. При работе двигателя пары отсысываются из адсорбера и подаются в камеры сгорания двигателя. - Датчики кислорода измеряют содержание кислорода в отработавших газах до и после каталитического преобразователя и передают соответствующие сигналы в блок управления двигателем. - Реле топливного насоса находится в блоке реле над вещевым ящиком. Реле подает ток топливному насосу. - Система зажигания не имеет подвижных частей, традиционный распределитель зажигания отсутствует. Каждая свеча зажигания имеет свою катушку. - Система контроля напряжения зажигания при слишком низком напряжении отключает блок DME (например, вследствие повреждения кабеля). При этом двигатель нельзя запустить. Это исключает повреждения каталитического преобразователя. - Система антидетонационного регулирования служит для определения и регулирования оптимального времени зажигания для каждого цилиндра. Если появляется неисправность в системе зажигания, прекращается подача топлива к соответствующему цилиндру.. - 320i, 323i, 328i: Система регулирования фаз газораспределения (моментов открывания и закрывания впускных и выпускных клапанов), коротко называемая Doppel VANOS, поворачивает оба распределительных вала по отношению к звездочкам на угол, обеспечивающий оптимальные фазы газораспределения на любых режимах работы двигателя, а следовательно оптимальный холостой ход, высокие характеристики крутящего момента и пониженный расхода топлива. Поворот осуществляется под давлением масла. Для этого система DME через электроуправляемый клапан регулирует давление масла в управляющем элементе VANOS. - Регулируемый впускной трубопровод в зависимости от числа оборотов двигателя регулирует длину впускного трубопровода. Для этого во впускном трубопроводе установлена поворотная заслонка с пневмоуправлением. Большая длина трубопровода при низком числе оборотов благодаря резонансу обеспечивает хорошее наполнение цилиндров и тем самым более высокий крутящий момент. При большом числе оборотов длина всасывающего тракта уменьшается, что повышает потенциал мощности двигателя.
| |||||||||||||||
