6.3.8. Замена клапана отсечки подачи топлива

Ниже приводится описание для двигателя M51. Клапан установлен под впускным трубопроводом, по центру.

ПОРЯДОК ВЫПОЛНЕНИЯ

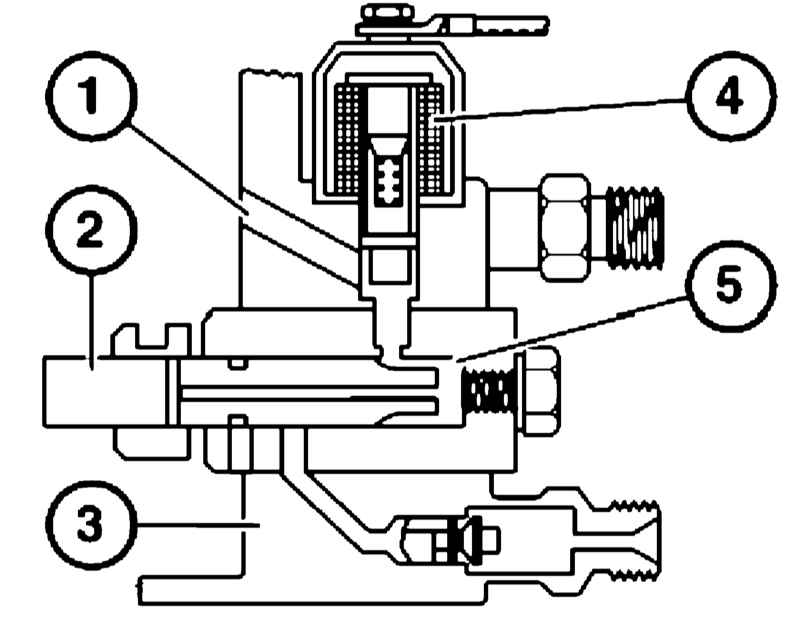

В обесточенном состоянии поршень выдвигается под давлением пружины и блокирует подачу топлива.

1 — Подводящее отверстие
2 — Поршень распределителя
3 — Головка распределителя
4 — Втягивающий магнит
5 — Камера высокого давления

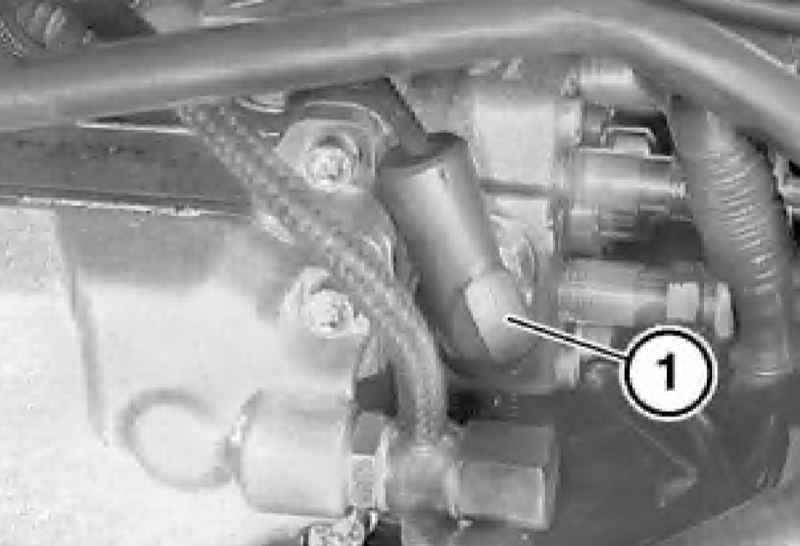

Снимите пылезащитный колпачок . Отдайте расположенную под колпачком гайку и снимите трубопровод с клапана отсечки топлива.

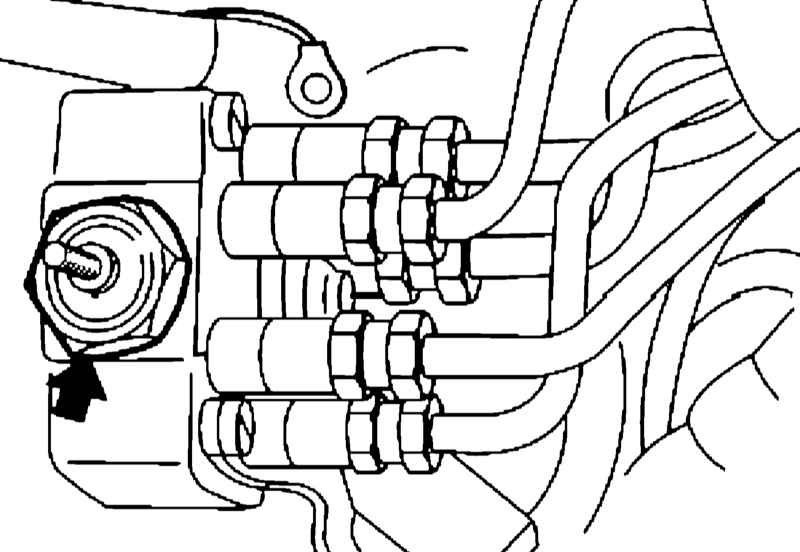

Выверните клапан отсечки гаечным ключом 24 мм.

Поршень и пружина могут выпасть.

Установка производится в обратном порядке. Проверьте правильность установки и целостность уплотнительного кольца, в случае необходимости замените его.
