6.3.7. Снятие и установка регулятора давления и распределителя топлива

Модели с двигателем M57

ПОРЯДОК ВЫПОЛНЕНИЯ

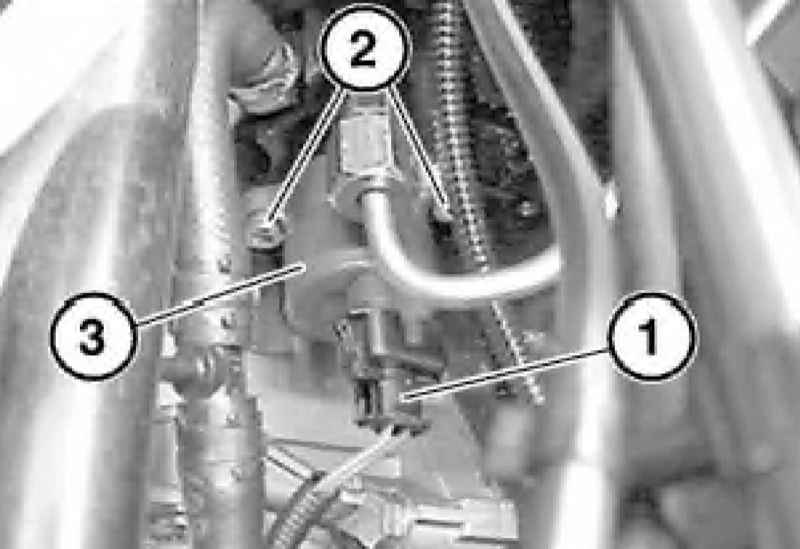

Накройте генератор, чтобы предотвратить попадание на него рабочих жидкостей. Снимите впускной трубопровод. Очистите ТНВД в районе регулятора давления холодным очистителем и просушите сжатым воздухом. Разъедините разъем (1), выверните болты (2) и снимите регулятор давления (3) из корпуса проворачивая его рукой. Не извлекайте регулятор давления из ТНВД с помощью инструмента. Проверьте правильность положения и целостность уплотнительных колец (1) и белого опорного кольца регулятора (2) давления. Перед установкой смажьте все уплотнительные кольца чистым дизельным топливом. Вдавите регулятор давления, проворачивая его рукой по направлению часовой стрелки в ТНВД до прилегания сопрягаемых поверхностей. Не применяйте для этого ударный инструмент.

Модели с двигателем M67

Предварительно снимите верхние крышки двигателя.

Регулятор давления

ПОРЯДОК ВЫПОЛНЕНИЯ

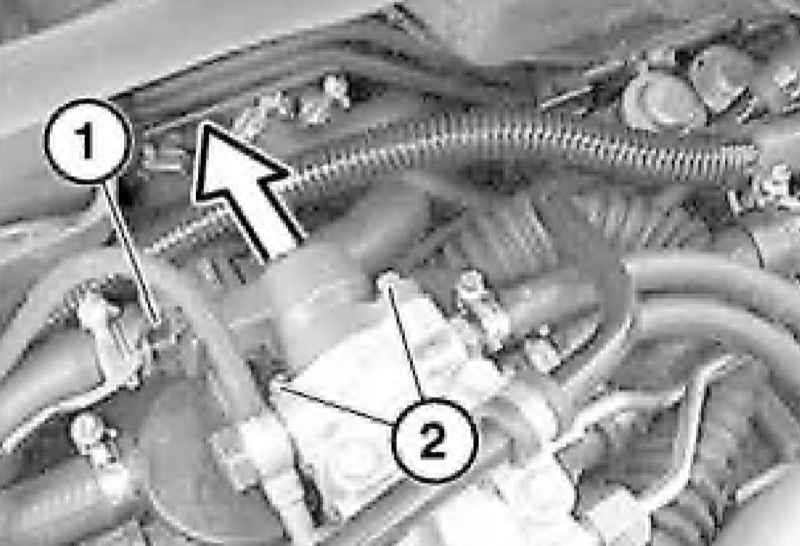

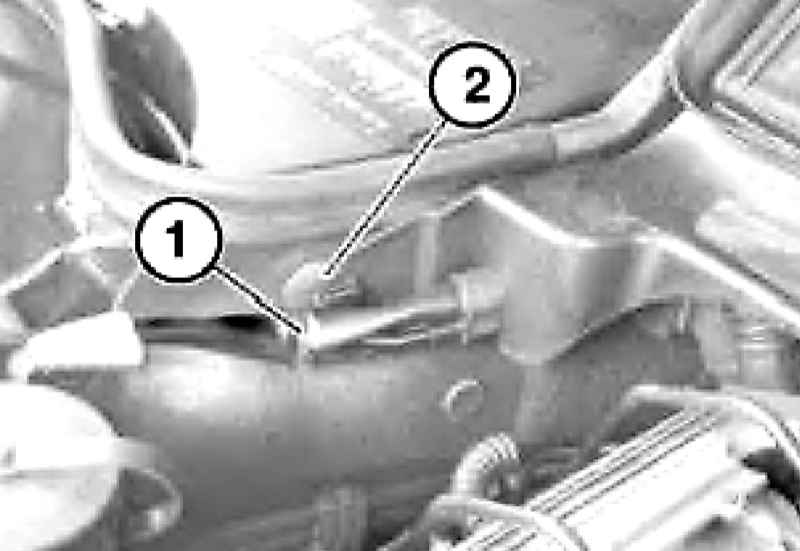

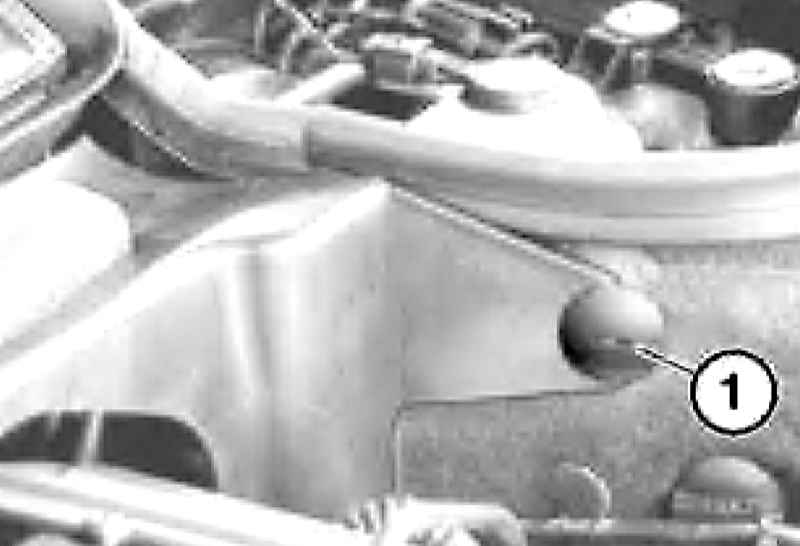

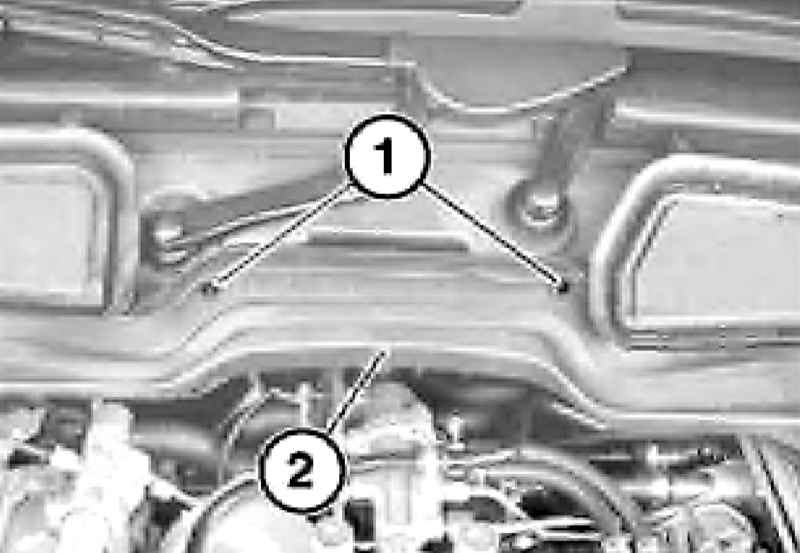

Отдайте гайку. Разожмите хомут (1) жгута электропроводки и отдайте гайку (2). Выверните болты (1) и снимите крышку (2). Дальнейшее снятие и установка производятся аналогично снятию и установке на двигателе M57 (см. параграфы 3 - 5).

Распределитель топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

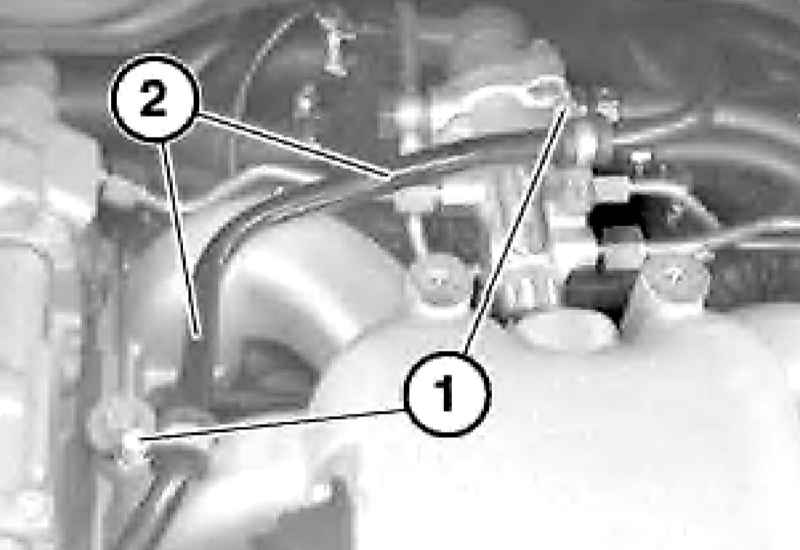

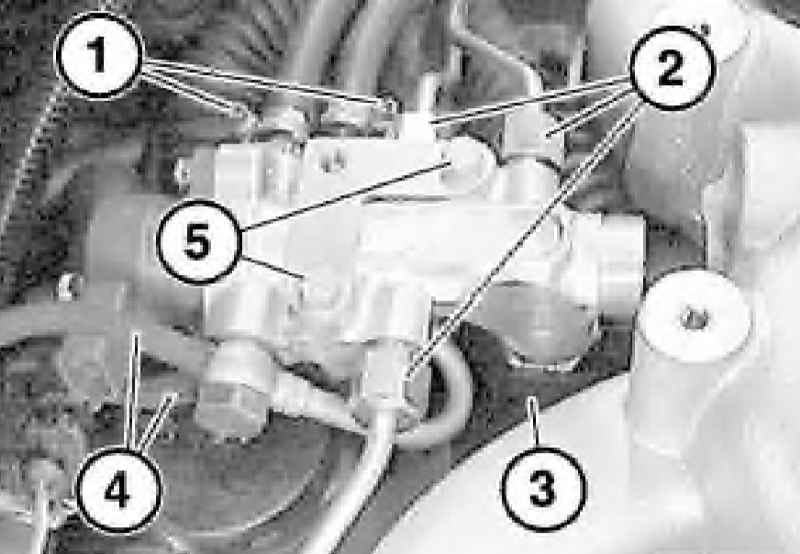

Выверните болт (1) и отведите в сторону вакуумный трубопровод (2). Разъедините разъем от регулятора давления распределителя топлива. Ослабьте хомуты (1) топливопроводов и отсоедините их от распределителя топлива. Отсоедините напорные (2) трубопроводы и возвратные (4) трубопроводы. Выверните болты (5), немного приподнимите распределитель топлива и отсоединить разъем от датчика (3) давления. Снимите распределитель топлива.
