6.3.2. Снятие и установка корпуса воздухоочистителя

Модели с двигателем M51

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите фильтрующий элемент воздухоочистителя (см. Раздел Замена фильтрующего элемента воздухоочистителя Главы Настройки и текущее обслуживание автомобиля).

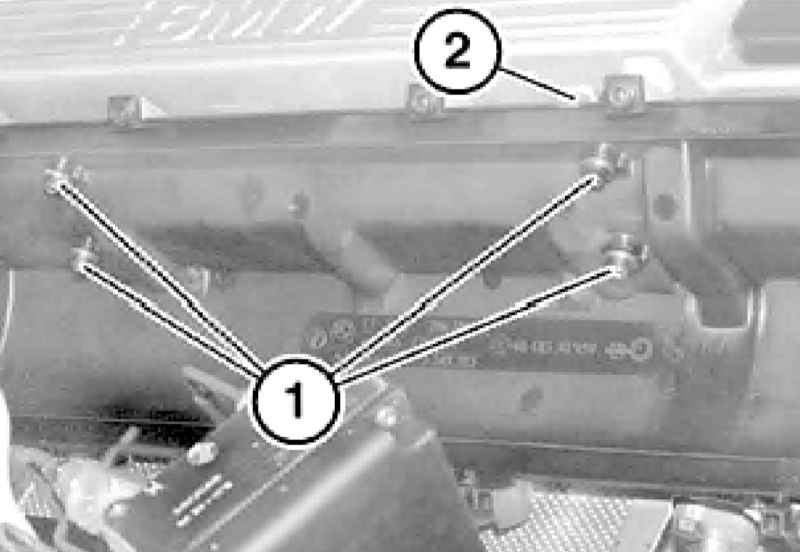

Выверните болты и снимите корпус воздушного фильтра.

Установка производится в обратном порядке.

Модели с двигателем M67

Ниже приводится описание для левого воздухоочистителя. Корпус правого воздухоочистителя снимается аналогично.

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключите зажигание.

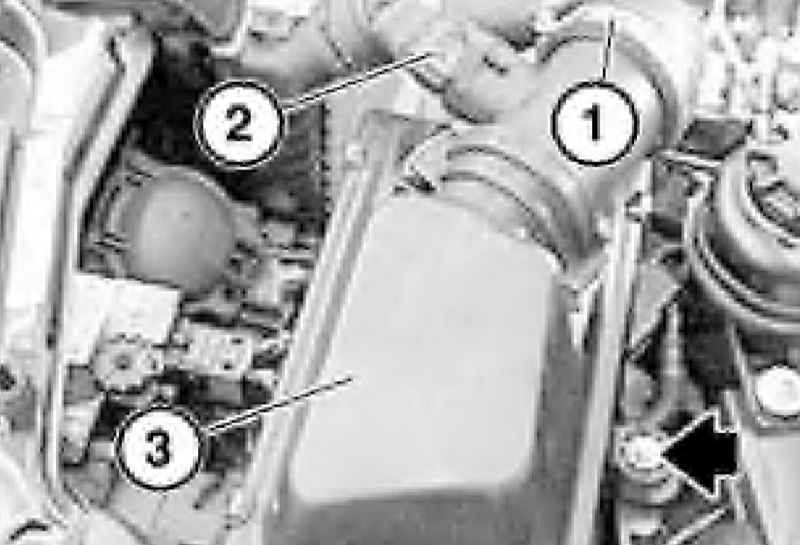

Ослабьте хомут (1) всасывающего шланга, разъедините разъем (2) на расходомере воздуха и отдайте крепеж корпуса воздухоочистителя (3) к кузову. Снимите корпус (3) левого воздушного фильтра вместе с расходомером воздуха.

Установка производится в обратном порядке. Проверьте уплотнение между расходомером воздуха и всасывающим шлангом на отсутствие повреждений, при необходимости замените уплотнение.
