14.3.2. Снятие и установка кронштейна рычагов стеклоочистителя

Кронштейн (в сборе)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите коробку воздухопритока и рычаги стеклоочистителя (см. Раздел Стеклоочистители и омыватели).

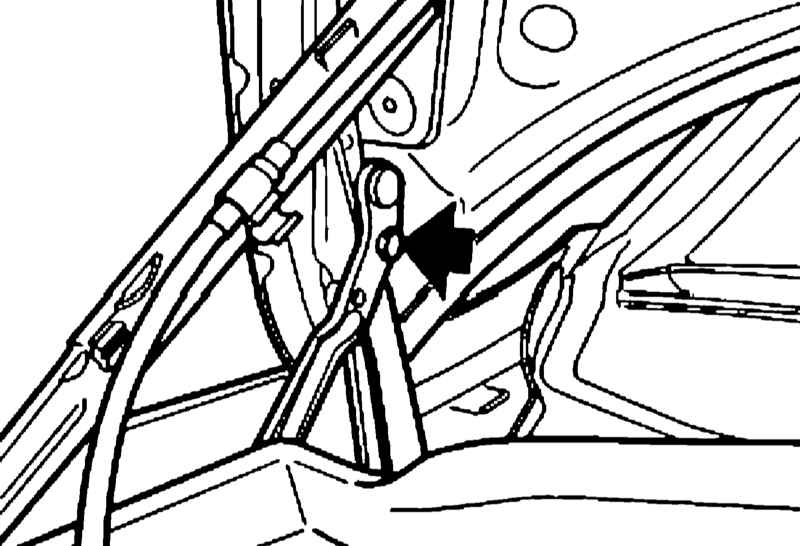

Зафиксируйте капот в монтажном положении, отсоединив от него стойки и ввернув в петли болты.

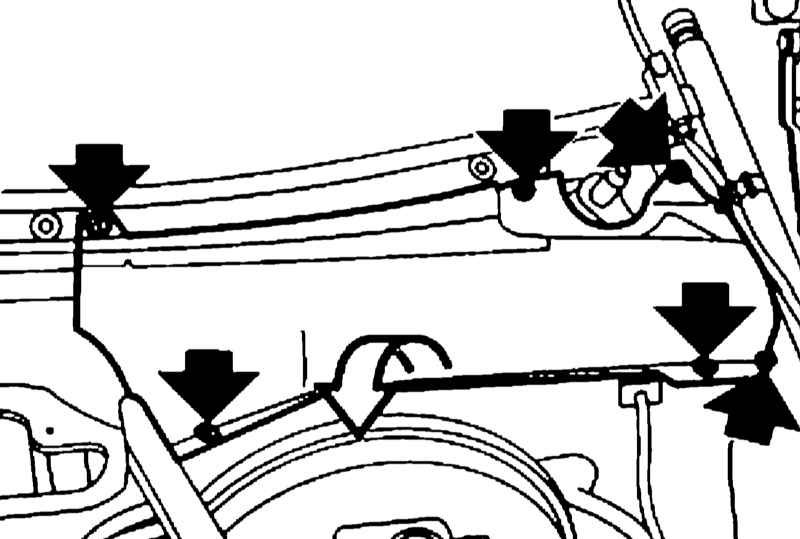

Выверните винты и снимите крышку.

Включите стеклоочистители на короткое время и выключите зажигание, чтобы э/мотор стеклоочистителей остановился вне положения покоя.

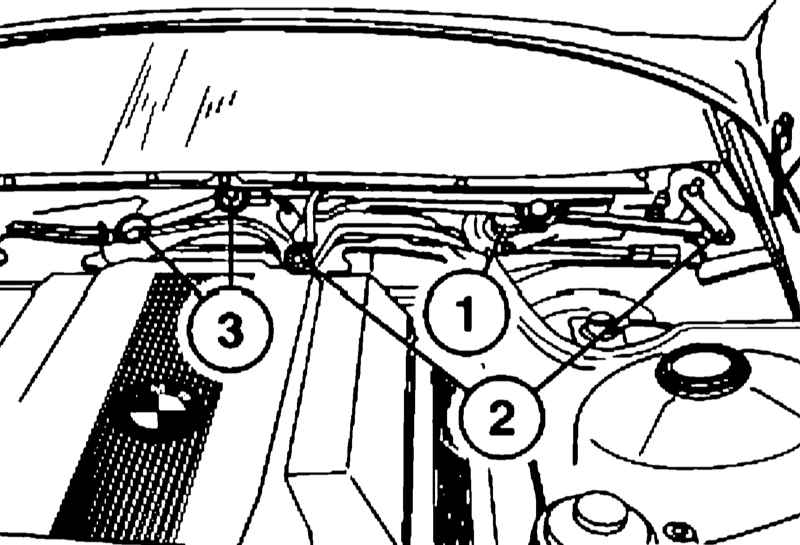

Разъедините разъем. Если э/мотор стеклоочистителя неисправен, снимите рычаг (1) и поверните тяги и рычаги так, чтобы стали доступны винты (2).

Выверните винты (2 и 3) и снимите кронштейн рычагов стеклоочистителя.

Э/мотор

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите кронштейн рычагов стеклоочистителя в сборе.

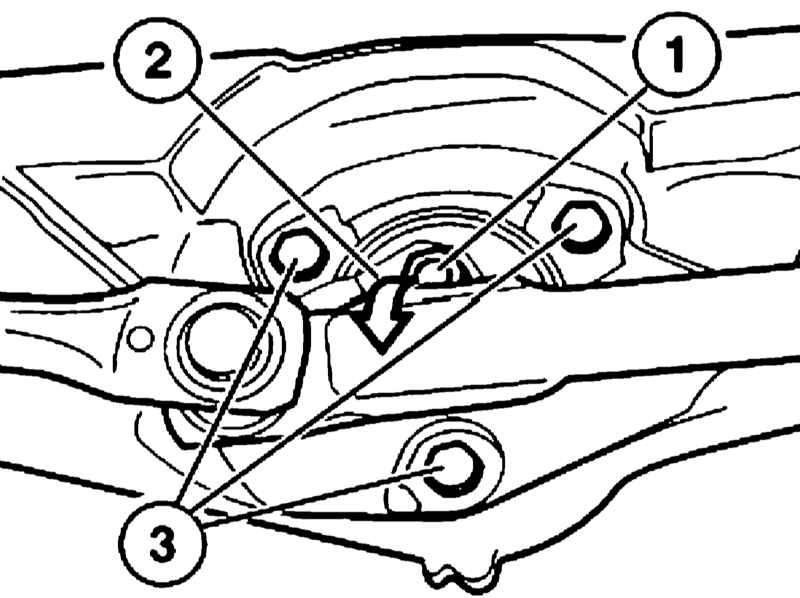

Отдайте гайку (1) и снимите рычаг (2) с вала э/мотора. Выверните болты (3) и снимите э/мотор привода стеклоочистителя.

При установке крепить болтами (3) допускается только э/мотор.

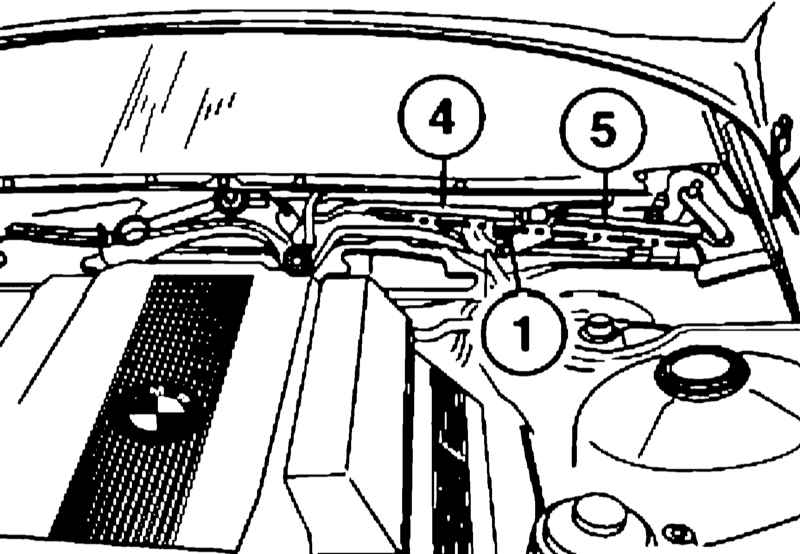

Снимите кронштейн рычагов стеклоочистителя и активируйте стеклоочиститель, пока э/мотор не встанет в состояние покоя. Насадите рычаг (1) на вал так, чтобы тяги (4 и 5) находились на одной линии.
