14.3.3. Проверка и регулировка углов установки рычагов стеклоочистителя

Угол установки рычага стеклоочистителя на ветровом стекле в первую очередь определяет качество очистки стекла в интервальном режиме работы и при низкой скорости движения автомобиля.

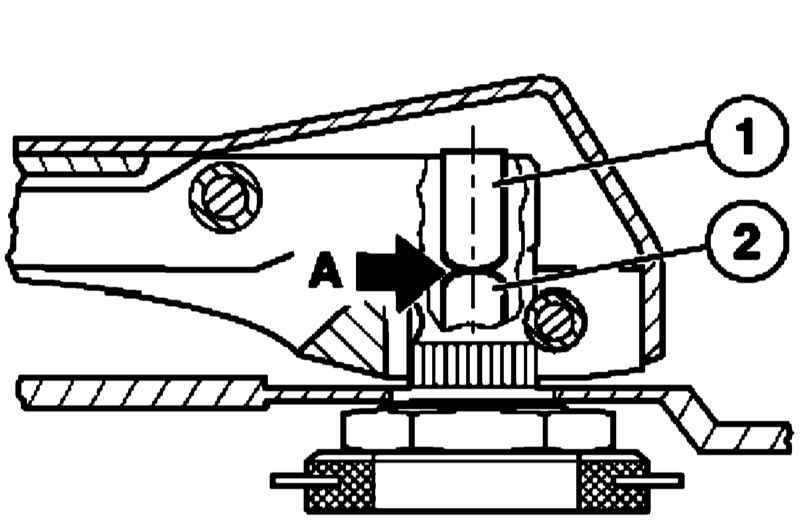

У автомобилей с регулировкой силы прижима стеклоочистителей, при выключенном зажигании и установленной щетке стеклоочистителя зазор между регулировочным винтом (1) и толкателем (2) должен составлять 0 – 0.2 мм (A).

ПОРЯДОК ВЫПОЛНЕНИЯ

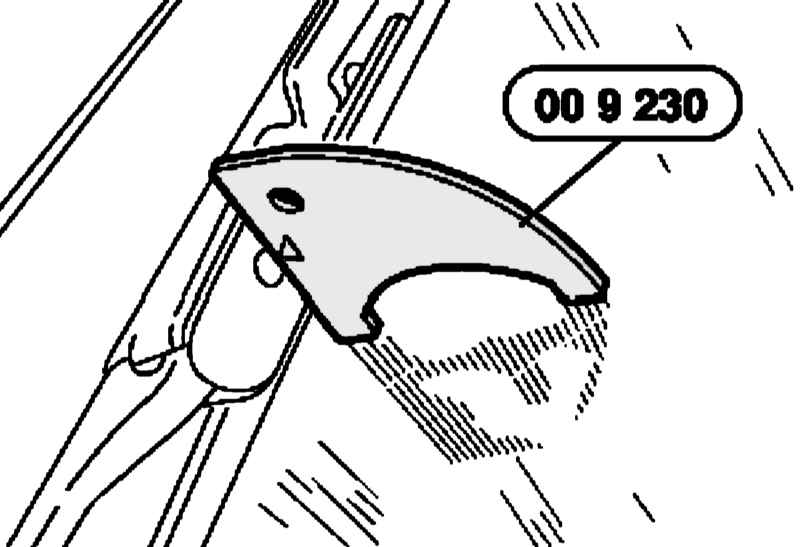

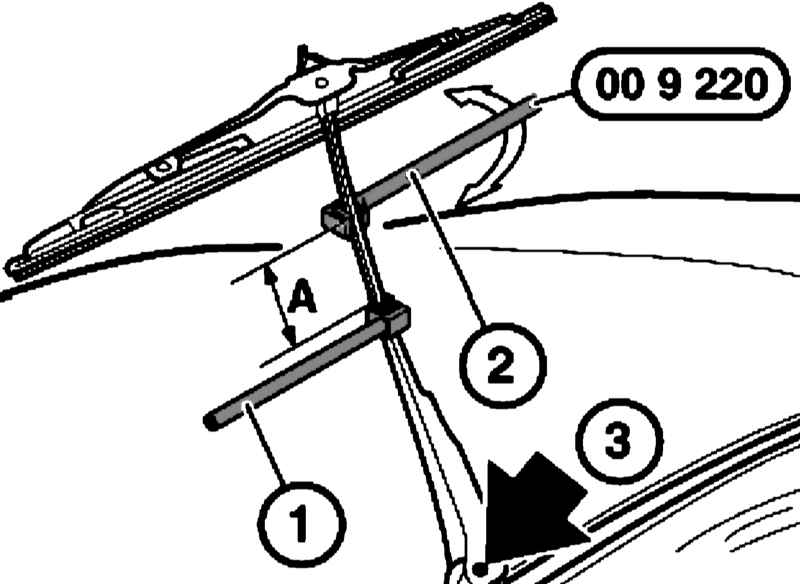

Установите на стекле приспособление № 00 9 230 возле точки поворота щетки стеклоочистителя. Если угол установки отрегулирован неверно, поверните рычаг стеклоочистителя в правильное положение с помощью двух приспособлений № 00 9 220. Процедура выполняется в следующем порядке: Выберите как можно большее расстояние (A) от приспособления (1) до приспособления (2) и зафиксируйте приспособление (1) так, чтобы шарнир (3) не испытывал нагрузки при изгибе; Проверните приспособление (2); Проверьте функционирование.
