12.2.4. Снятие и установка растяжек рычагов и шарниров растяжек

Установку или замену резинометаллических шарниров растяжек правого и левого рычагов подвески следует производить одновременно.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера двигателя.

Снимите растяжку рычага подвески.

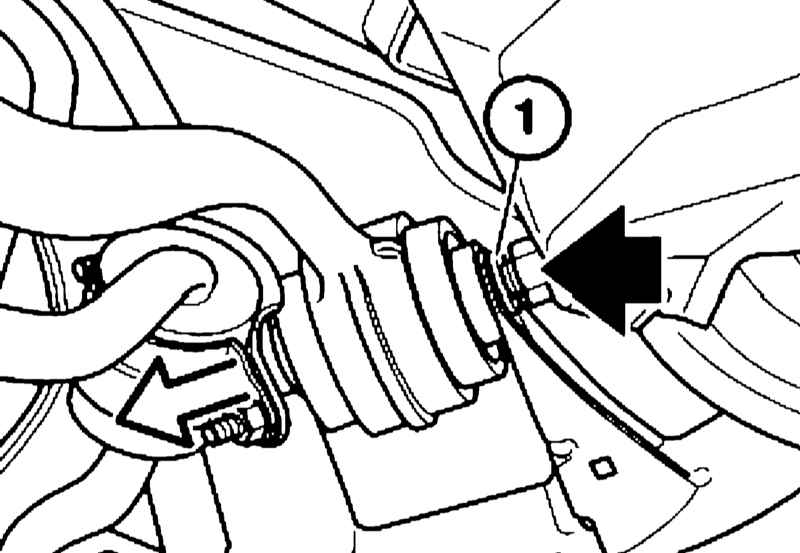

При установке установите шайбу (1), используйте новые самоконтрящиеся гайки.

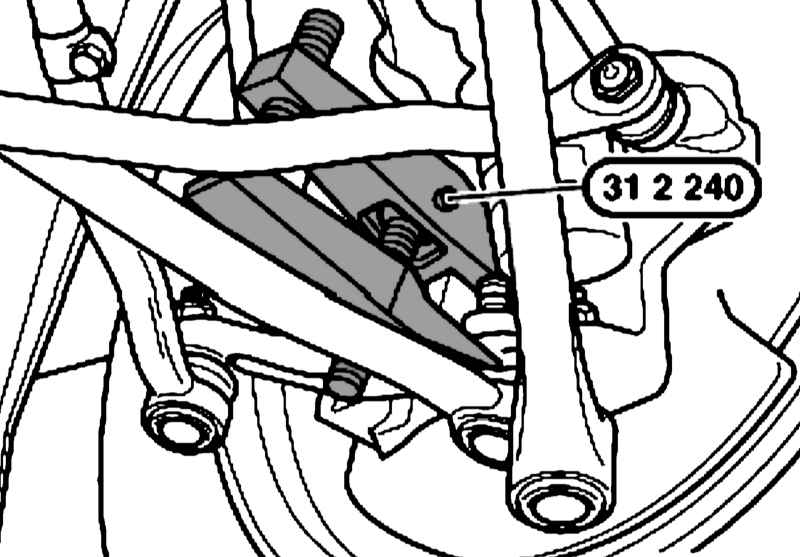

Отдайте гайку и выпрессуйте шаровую опору при помощи съемника № 31 2 240.

При установке на посадочных конусах не должно быть следов смазки; используйте новые самоконтрящиеся гайки.

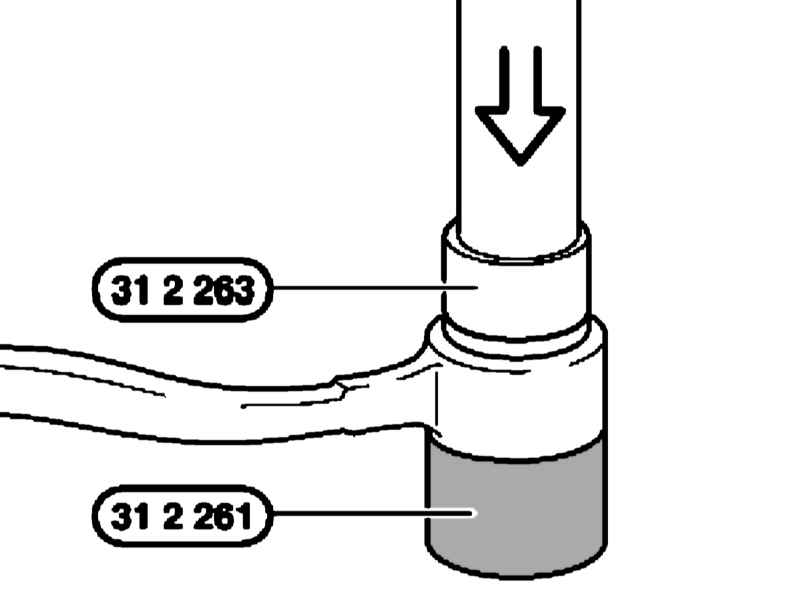

Резинометаллический шарнир снимается и запрессовывается при помощи пресса и оправки № 31 2 261/263.

При установке на шарнире и в отверстии растяжки не должно быть следов смазки.

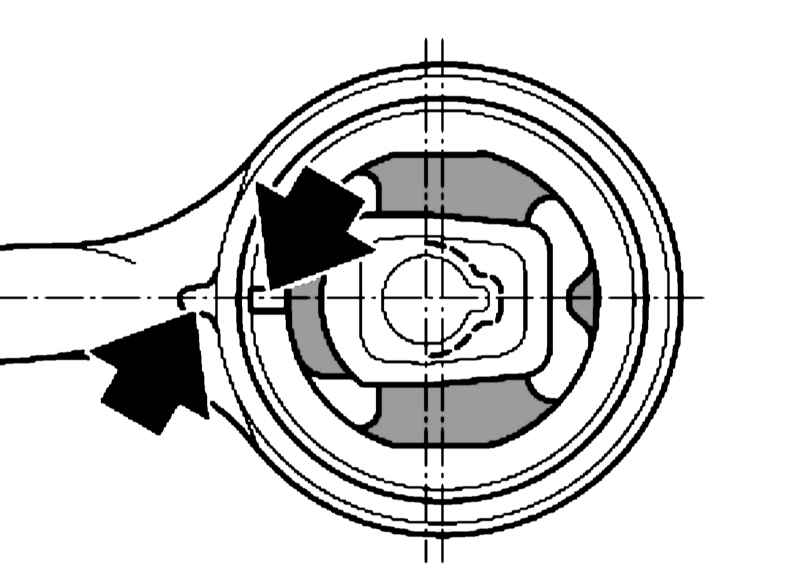

Метка на шарнире должна быть совмещена с меткой на растяжке. При запрессовке оправка должна прилегать к внешней втулке шарнира, – максимальная допустимая неплоскостность составляет ± 3°.

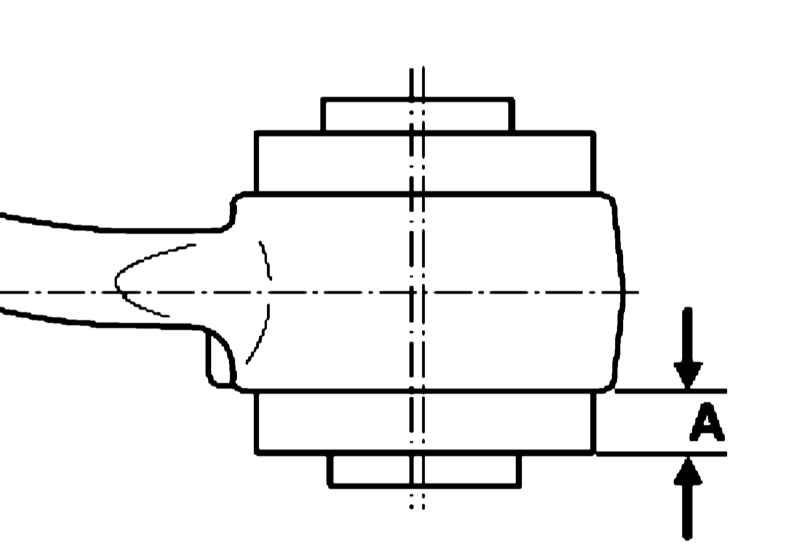

Следите за тем, чтобы выступ (A) составлял 12.5 ± 0.2 мм.

Установка производится в обратном порядке.
