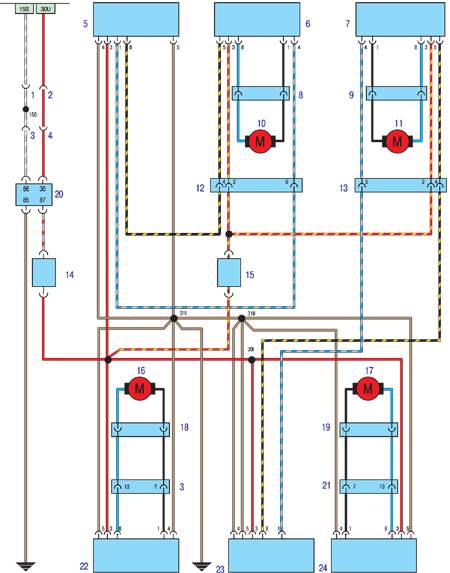

1. Разъем 6-контактный проводки двери водителя
2. Разъем 27-контактный проводки, соединяющий заднюю секцию со средней
секцией
3. Разъем 13-контактный проводки стеклоподъемника и электропривода
замка в двери водителя
4. Разъем, соединяющий проводку стеклоподъемника и замка с колодкой для
подключения специального оборудования
5. Переключатель стеклоподъемника
6. Переключатель стеклоподъемника задний левый
7. Переключатель стеклоподъемника задний правый
8. Разъем, соединяющий проводку левой задней двери с электродвигателем
стеклоподъемника
9. Разъем, соединяющий проводку правой задней двери с электродвигателем
стеклоподъемника
10. Электродвигатель стеклоподъемника задней левой двери
11. Электродвигатель стеклоподъемника задней правой двери
|
12. Разъем проводки левой задней
двери
13. Разъем проводки правой задней двери
14. Аварийный выключатель
15. Блокирующий выключатель, исключающий включение стеклоподъемника детьми
16. Электродвигатель стеклоподъемника передней левой двери
17. Электродвигатель стеклоподъемника передней правой двери
18. Разъем электродвигателя стеклоподъемника передней левой двери
19. Разъем электродвигателя стеклоподъемника двери пассажира
20. Реле
21. Контактный раазъем проводки стеклоподъемника и замка в двери пассажира
22. Переключатель стеклоподъемника передний левый
23. Переключатель стеклоподъемника
24. Переключатель стеклоподъемника передний правый |
