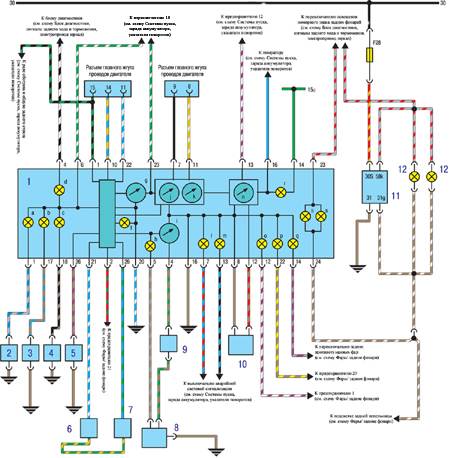

13.2.4. Щиток приборов и прикуриватель
a – контрольная лампа стояночного тормоза
b – контрольная лампа уровня тормозной жидкости
c – контрольная лампа давления масла
d – главная контрольная лампа
e – контрольная лампа очередного технического обслуживания
f – контрольная лампа износа тормозных колодок
g – указатель температуры охлаждающей жидкости
h – контрольная лампа резерва топлива
i – указатель уровня топлива
j – тахометр
k – эконометр
l – контрольная лампа левого указателя поворота
m – контрольная лампа правого указателя поворота
n – спидометр
o – контрольная лампа дальнего света
фар
p – контрольная лампа передних противотуманных фар
|
q – контрольная лампа задних противотуманных
фар
r – контрольная лампа заряда аккумуляторной батареи
s – подсветка щитка приборов
1. Щиток приборов
2. Выключатель сигнала стояночного тормоза
3. Датчик уровня тормозной жидкости
4. Датчик давления масла
5. Датчик текпературы охлаждающей жидкости
6. Датчик износа тормозных колодок правого заднего колеса
7. Датчик износа тормозных колодок левого переднего колеса
8. Датчик уровня топлива 1
9. Датчик уровня топлива 2
10. Датчик спидометра
11. Прикуриватель
12. Подсветка панели управления отопителем |
Дополнительно смотрите схемы Системы пуска, заряда
аккумулятора, указатели поворотов, Фары/ задние
фонари, Блок диагностики; сигнал заднего хода,
торможения; электропривод зеркал.
|
|
