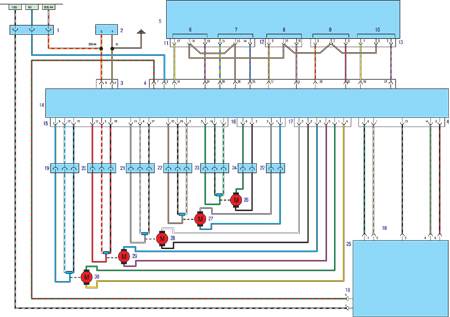

1. Контактный разъем для подключения специального оборудования
2. Контактный разъем проводки сиденья пассажира
3. Контактный разъем проводки блока
памяти управления сиденьем
4. Контактный разъем, соединяющий блок управления с блоком памяти
5. Перключатель
6. Группа контактов для регулирования
спинки сиденья
7. Группа контактов для регулирования положения сиденья (скольжения)
8. Группа контактов регулирования подголовника
9. Группа контактов регулирования
высоты передней части сиденья
10. Группа контактов регулирования
высоты задней части сиденья
11. Контактный разъем проводки для регулирования спинки и положения
сиденья
12. Контактный разъем проводки для регулирования подголовника
13. Контактный разъем проводки доя регулирования высоты сиденья
14. Блок управления
15. Контактный разъем жгута проводов, соединяющего блок управления с блоком
памяти
|
16. Контактный разъем жгута проводов,
соединяющих регуляторы сиденья с блоком памяти
17. Контактный разъем жгута проводов исполнительного механизма
18. Контактный разъем переключателя коммутатора памяти
19. Контактный разъем проводов от регулятора (потенциометра) скольжения
20. Контактный разъем проводов от регулятора высоты передней части
21. Контактный разъем проводов от регулятора высоты задней части сиденья
22. Контактный разъем проводки привода подголовника
23. Контактный разъем проводов от регулятора спинки
24. Контактный разъем проводки привода спинки сиденья
25. Коммутатор
26. Электродвигатель регулирования спинки сиденья
27. Электродвигатель регулирования подголовника
28. Электродвигатель регулирования высоты задней части сиденья
29. Электродвигатель регулирования высоты передней части сиденья
30. Электродвигатель регулирования положения сиденья |
