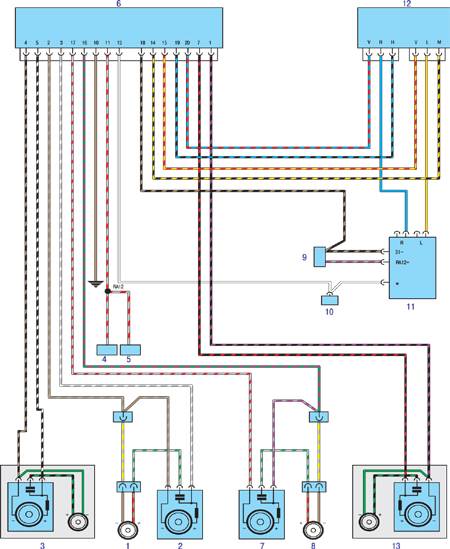

13.2.14. Приемник и аудиосистема

1. Динамик на правой двери
2. Динамик передний правый
3. Динамик задний правый
4. Разъем для подключения специальной аппаратуры
5. Разъем электропривода стеклоподъемников
6. Усилитель

7. Динамик передний левый
8. Динамик на левой двери
9. Разъем питания
10. Разъем антенны
11. Приемник
12. Блок настройки динамиков
13. Динамик задний левый
