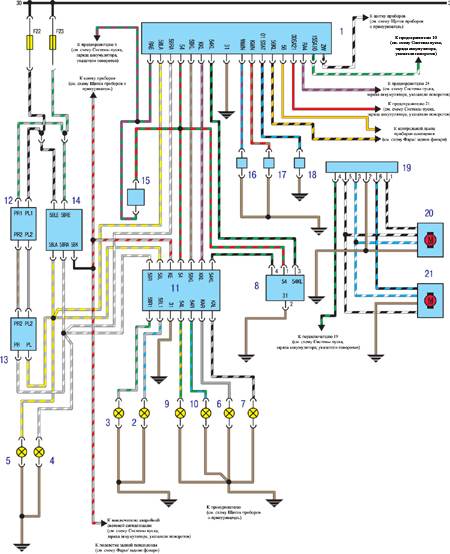

13.2.3. Блок диагностики

1. Блок диагностики
2. Лампа габаритного света левого
заднего фонаря
3. Лампа габаритного света правого
заднего фонаря
4. Лампа света заднего хода правого фонаря
5. Лампа света заднего хода левого фонаря
6. Лампа правого плафона подсветки номерного знака
7. Лампа левого плафона подсветки номерного знака
8. Блок дополнительного сигнала торможения
9. Лампа сигнала торможения левого
заднего фонаря
10. Лампа сигнала торможения правого заднего фонаря
11. Блок включения/ выключения ламп

12. Переключатель ламп света заднего хода 1
13. Переключатель ламп света заднего хода 2
14. Переключатель задних фонарей и плафона подсветки номерного знака
15. Выключатель сигнала торможения
16. Датчик уровня жидкости в бачке стеклоомывателя
17. Датчик уровня жидкости в системе охлаждения двигателя
18. Датчик уровня масла в двигателе
19. Переключатель привода зеркал заднего вида
20. Электродвигатель привода зеркала заднего вида
21. Электродвигатель привода зеркала заднего вида (дополнительный)


Дополнительно смотрите схемы Системы пуска, заряда аккумулятора, указатели поворотов, Фары/ задние фонари, Щиток приборов и прикуриватель.
