13.7. Снятие, установка и регулировка защелки, цилиндра замка и ручек двери

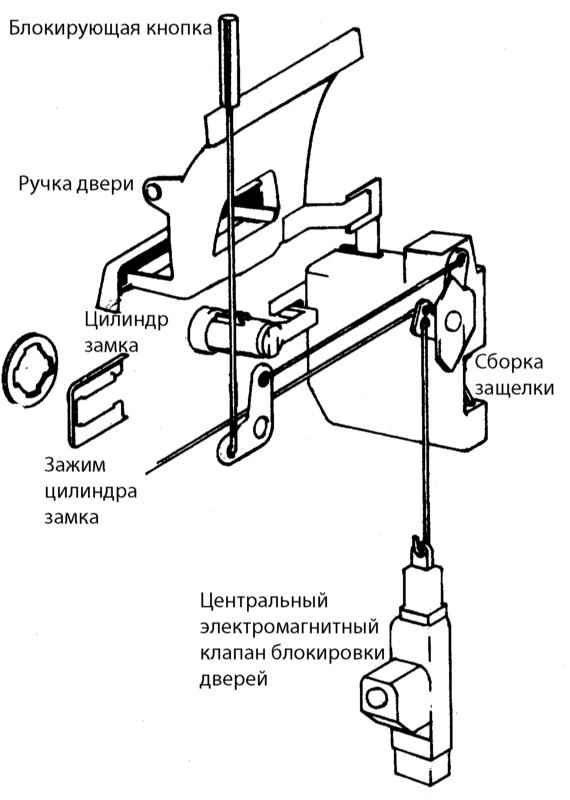

Типовые детали защелки двери, цилиндра замка и ручки двери.

Снимите панель (панели) обшивки и пластиковый уплотнитель двери (см. Раздел Снятие и установка панели внутренней обшивки дверей).

Защелка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините все тяги от защелки.
Отдайте крепежные винты защелки.
Отсоедините сборку защелки и снимите ее.
Установку производите в обратном порядке.

Цилиндр замка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините привод.
При помощи отвертки снимите крепежный зажим и вытащите цилиндр замка.
Установку производите в обратном порядке.

Внутренняя ручка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините приводную тягу от ручки.
Отдайте крепежные винты и снимите ручку с двери.
Установку производите в обратном порядке.

Наружная ручка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите ручку вверх, чтобы обеспечить доступ, отдайте два крепежных винта, затем снимите ручку с двери.
Установку производите в обратном порядке
