11.6.4.4. Катушки зажигания

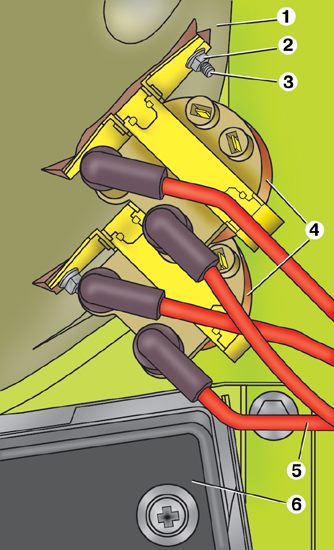

Вид на катушки зажигания

1 – брызговик;

2 – гайка крепления катушки;

3 – шпилька;

4 – катушки зажигания;

5 – высоковольтный провод;

6 – аккумуляторная батарея

В микропроцессорной системе зажигания применяются две катушки типа 3022.3705, которые установлены на правом брызговике.

Катушки зажигания имеют по два высоковольтных вывода и обслуживают 1-й и 4-й, 2-й и 3-й цилиндры двигателя соответственно.
