11.6. Электрооборудование (21412-01, 214122, 214123 и 23352, 233522, 233523)

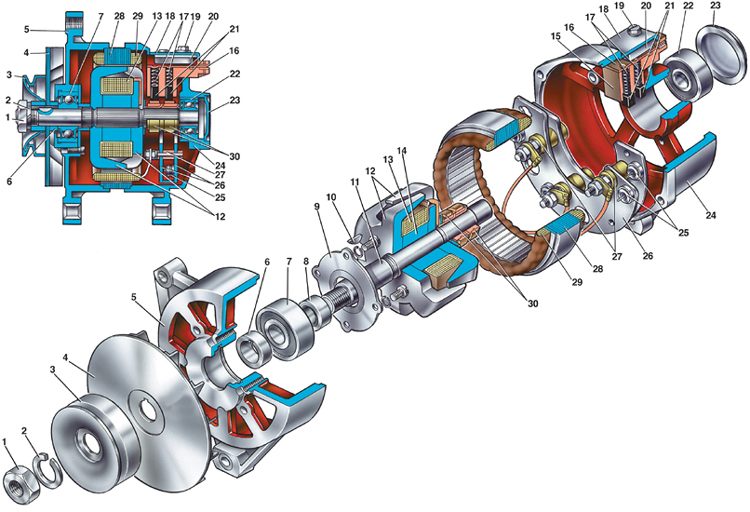

Генератор 581.3701

1 – гайка;
2 – пружинная шайба;
3 – шкив;
4 – вентилятор;
5 – крышка со стороны привода;
6, 8 – дистанционная втулка;
7 – передний шарикоподшипник;
9 – внутренняя шайба крепления подшипника;
10 – шпонка;
11 – вал ротора;
12 – ротор;
13 – обмотка возбуждения;
14 – втулка;
15 – щеткодержатель;
16 – токоведущая шина;

17 – пружины щеток;
18 – кожух регулятора напряжения;
19 – винт крепления щеткодержателя и регулятора напряжения;
20 – регулятор напряжения;
21 – щетки;
22 – задний шарикоподшипник;
23 – крышка заднего шарикоподшипника;
24 – крышка со стороны контактных колец;
25 – выпрямительные диоды;
26 – выпрямительный блок;
27 – изоляционные втулки;
28 – статор;
29 – обмотка статора;
30 – контактные кольца

На двигателях мод. 331, 3317 и 3313 установлен генератор 581.3701 со встроенным малогабаритным интегральным регулятором напряжения Я112А.

Генератор представляет собой трехфазную двенадцатиполюсную синхронную электрическую машину, снабженную выпрямительным блоком БПВ 46-65-02, состоящим из шести кремниевых диодов, соединенных в трехфазную мостовую схему выпрямления.

Регулятор напряжения Я112А расположен на крышке со стороны контактных колец генератора и закрыт металлическим кожухом.
