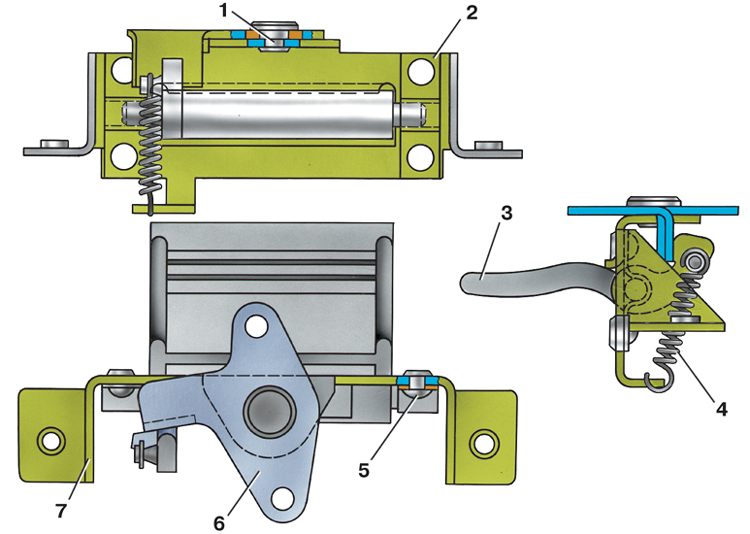

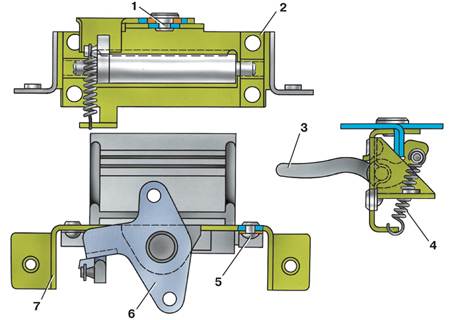

10.2.12.1. Замена пружины привода замков заднего борта кузова типа “пикап”Привод замков заднего борта кузова типа “пикап”
|
1 – заклепка 7 х 2,1 крепления
коромысла;
2 – планка корпуса привода;
3 – ручка привода;
|
4 – пружина ручки привода;
5 – заклепка 4 х 8 крепления планки;
6 – коромысло привода;
7 – корпус привода |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Открыть задний борт платформы. |
| 2. Снять обивку заднего борта и отсоединить
от привода 4 тяги 3 (см. рис. Установка
замков и привода замков заднего борта кузова типа “пикап”). |
| 3. Вывернуть два болта 8 крепления привода
и вынуть его через монтажное отверстие усилителя заднего борта. |
| 4. Заменить поврежденную пружину 4 (см. рис.
Привод замков заднего борта кузова
типа “пикап”), заведя ее отогнутые концы в паз корпуса привода
7 и на ось ручки 3. |
| 5. В случае необходимости, ударами молотка восстановить
прочность крепления планки 2 к корпусу 7 заклепками 5 и устранить
люфт в соединении коромысла 6 и корпуса 7 заклепкой 1, обеспечив при
этом свободное вращение коромысла 6. |
| 6. Установка привода производится в обратной
последоватльности. |
|
|
|
