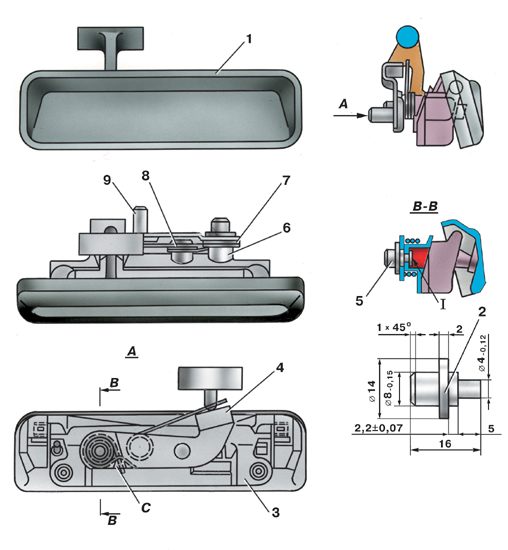

10.2.7. Замена пружин наружной ручки боковой двериНаружная ручка боковых дверей
|
1 – клавиша;
2 – ремонтная ось;
3 – корпус ручки;
4 – рычаг ручки;
5 – ось рычагов;
|
6 – бобышка;
7 – пружина рычага;
8 – пружина клавиши;
9 – шпилька;
I – расклепать, как показано |
Наружная ручка боковых дверей состоит из двух основных частей – корпуса 3 и
клавиши 1. В состав ручки входят две пружины: пружина 7 рычага и пружина 8 клавиши.
Обе пружины, из которых одна воздействует на клавишу через рычаг, а другая непосредственно
на клавишу, прижимают ее к корпусу, не позволяя клавише вибрировать и стучать
при движении автомобиля.
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять обивку двери. |
| 2. Отвернуть два болта 4 (15) (см. рис. Установка
замков и ручек передней двери) и снять наружную ручку 3 (14) с
наружной панели двери. |
| 3. Отвернуть гайку 11 (13) крепления рычага
наружного привода и снять ее. |
| 4. Снять рычаг 12 (17) с оси 5 (см. рис. Наружная
ручка боковых дверей) и резьбовой шпильки 9 ручки, после этого
можно отсоединить рычаг от тяги 9 (16) (см. рис. Установка
замков и ручек передней двери) наружного привода, если нет уверенности,
что рычаг удержится на тяге наружного привода, которая опустится. |
| 5. Вывернуть болты 4 (15) крепления ручки и
снять ручку с двери. |
| 6. При поломке пружины 8 (см. рис. Наружная
ручка боковых дверей) клавиши снять остатки пружины и надеть на
ось 5 новую пружину, при этом ее короткий конец должен упереться в
выступ С корпуса ручки, а длинный конец должен подпереть нажимной
выступ клавиши. |
| 7. При поломке пружины 7 рычага установка новой
пружины возможна только после снятия рычага 4 ручки, для этого необходимо
срезать ось 5, на которой держится рычаг. |
| 8. Срезав ось и сняв рычаг, надеть новую пружину
витками на цилиндрическую бобышку 6, опорный конец положить на выступ
С корпуса ручки, надеть рычаг на новую ось и вставить ось в отверстие
на бобышке 6 корпуса. |
| 9. Завести второй конец пружины под рычаг, после
этого расклепать ось внутри бобышки. Расклепка должна обеспечить свободное
вращение рычага. Радиальный свободный ход и проворачивание оси не
допускается. |
| 10. При отсутствии оси заводского изготовления
ее можно сделать самостоятельно из прутковой малоуглеродистой стали
по чертежу, приведенному на рис. Наружная
ручка боковых дверей. |
| 11. Перед расклепкой оси необходимо смазать
сопряженные поверхности рычага и оси. |
|
|
