4.1.5. Поликлиновые ремни

Поликлиновые ремни осуществляют привод генератора, водяного насоса, компрессора кондиционера, насоса гидроусилителя рулевого управления и вентилятора охлаждения двигателя. На некоторых моделях привод водяного насоса осуществляется отдельным клиновым ремнем.

Отсоедините провод «массы» от аккумуляторной батареи.

При снятии поликлинового ремня надо учитывать следующее:

ПРЕДУПРЕЖДЕНИЕ Мелом, маркером или краской отметьте направление вращения поликлинового ремня. Если после установки ремень будет вращаться в другую сторону, это может привести к его разрушению.

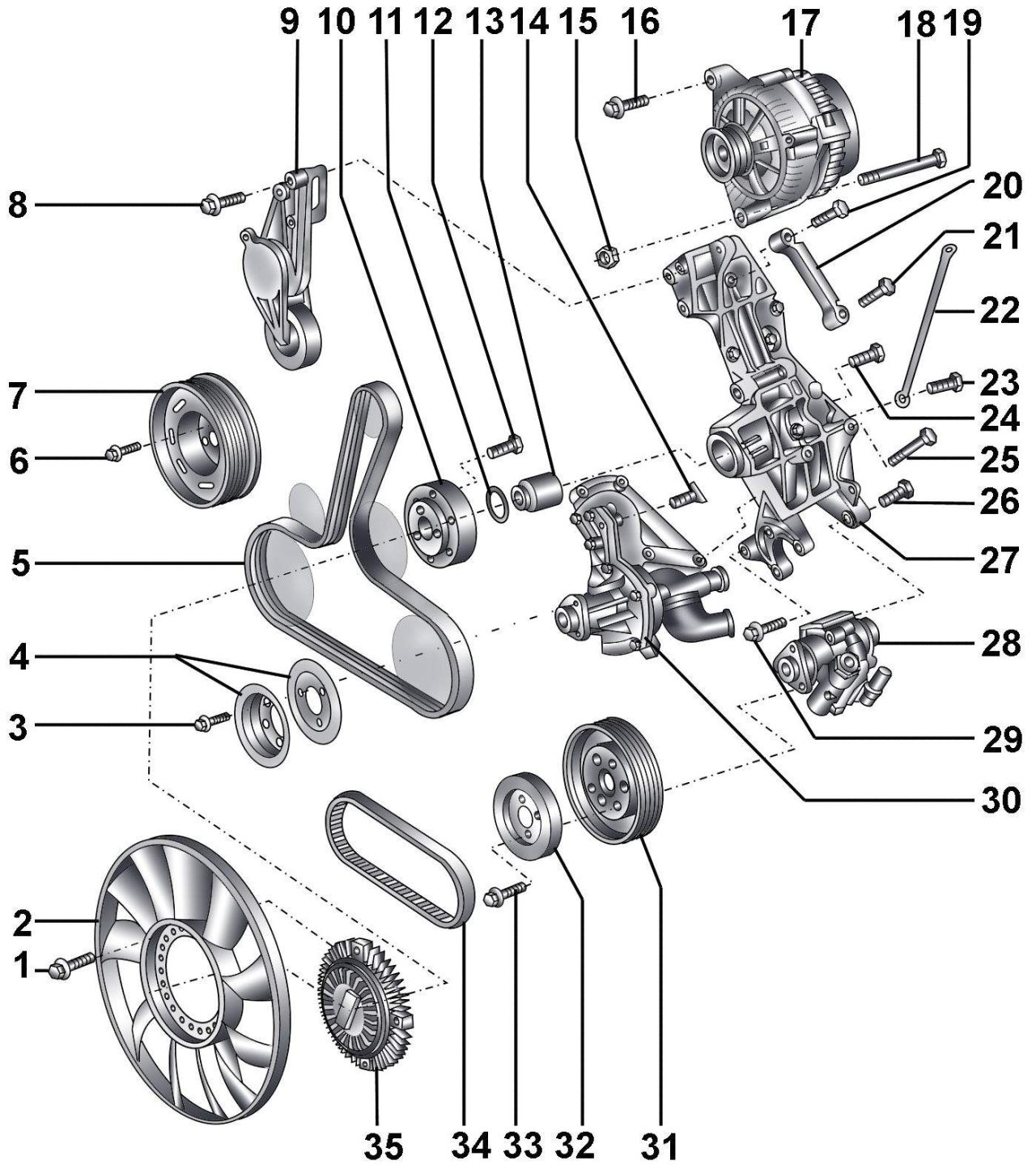

Рис. 3.1.28. Агрегаты, приводимые в действие поликлиновыми ремнями на двигателях AEB, ANB, AJL и APU: 1 – болт, 10 Н·м; 2 – вентилятор радиатора; 3 – болт, 25 Н·м; 4 – шкив водяного насоса; 5 – поликлиновой ремень; 6 – болт, 10 Н·м, довернуть на 90°; 7 – шкив-гаситель колебаний на коленчатом валу; 8 – болт, 25 Н·м; 9 – натяжитель поликлинового ремня; 10 – шкив для вязкостной муфты вентилятора радиатора; 11 – стопорное кольцо подшипника; 12 – болт, 10 Н·м; 13 – подшипник; 14 – болт со специальной головкой; 15 – болт, 40 Н·м; 16 – болт, 25 Н·м; 17 – генератор; 18– болт, 40 Н·м; 19– болт, 40 Н·м; 20 – стойка; 21 – болт, 25 Н·м; 22 – кронштейн поддержки; 23 – болт, 20 Н·м; 24– болт, 40 Н·м; 25 – болт, 40 Н·м; 26 – болт, 25 Н·м; 27 – кронштейн генератора; 28 – насос гидроусилителя рулевого управления; 29 – болт, 25 Н·м; 30 – водяной насос; 31 – шкив насоса гидроусилителя рулевого управления; 32 – шкив водяного насоса для клинового ремня; 33 – болт, 25 Н·м; 34 – клиновой ремень привода водяного насоса; 35 – вязкостная муфта

1. Установка шкива-гасителя колебаний поликлинового ремня 7 (рис. 3.1.28) на коленчатом валу возможна только в одном положении.

2. Болт со специальной головкой 14 устанавливается перед монтажом кронштейна генератора.

3. Болты 25 крепления кронштейна генератора имеют различную длину и затягиваются в определенной последовательности.

4. При установке шкива насоса гидроусилителя рулевого управления 31 выступающая торцовая поверхность шкива должна быть направлена к передней части автомобиля.

Привод компрессора кондиционера осуществляется отдельным поликлиновым ремнем.

Рис. 3.1.2. Расположение винтов крепления кожуха двигателя

Выверните винты, показанные стрелками на рис. 3.1.2, и снимите нижний брызговик моторного отсека.

Рис. 3.1.29. Регулировка натяжения ремня привода компрессора кондиционера: V. A. G. 1410 – динамометрический ключ; А — болты

Ослабьте болты А (рис. 3.1.29) крепления натяжителя поликлинового ремня компрессора кондиционера и снимите ремень со шкивов.

Рис. 3.1.30. Ослабление натяжения поликлинового ремня и расположение болта (1) и гайки (2) крепления генератора на четырехцилиндровых двигателях без турбонаддува

Гаечным ключом поверните по часовой стрелке натяжитель поликлинового ремня привода генератора, вентилятора и водяного насоса. В результате его натяжение ослабится (рис. 3.1.30).

Снимите поликлиновой ремень со шкивов и отпустите натяжитель поликлинового ремня.

Наденьте ремень сначала на шкив коленчатого вала, а затем на шкив насоса гидроусилителя рулевого управления.

Гаечным ключом поверните по часовой стрелке механизм натяжения поликлинового ремня, наденьте ремень на шкив генератора. Медленно отпустите натяжитель, чтобы натянуть ремень.

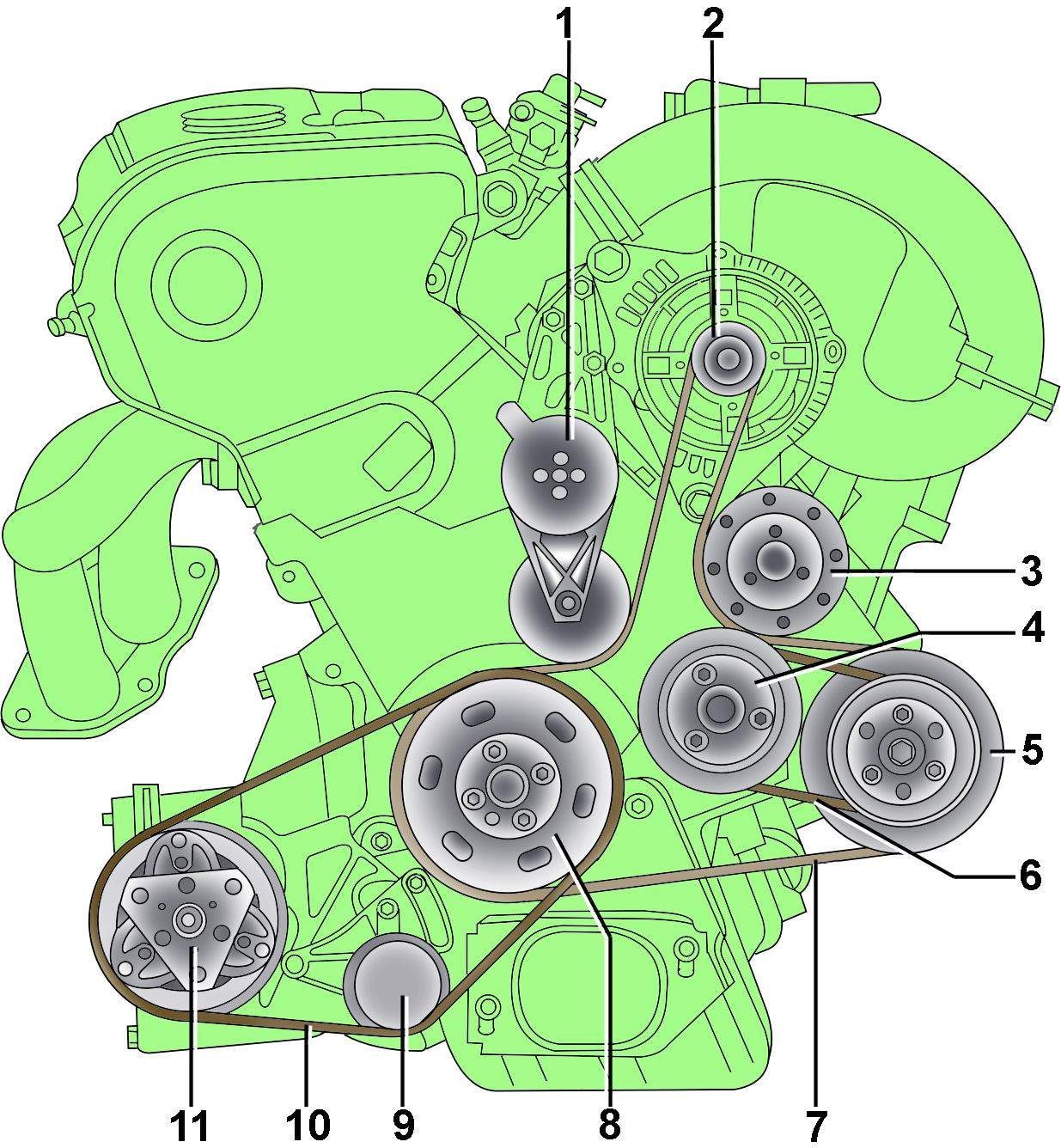

Рис. 3.1.31. Расположение ремней на двигателях AEB, ANB, AJL и APU: 1 – натяжитель поликлинового ремня; 2– генератор; 3 – вентилятор радиатора; 4 – водяной насос; 5 – насос гидроусилителя рулевого управления; 6 – клиновой ремень привода водяного насоса; 7 – поликлиновой ремень привода насоса гидроусилителя рулевого управления, генератора и вентилятора; 8 – шкив-гаситель колебаний на коленчатом валу; 9 – натяжитель поликлинового ремня компрессора кондиционера; 10 – поликлиновой ремень компрессора кондиционера; 11 – компрессор кондиционера

При установке поликлинового ремня обращайте внимание на правильное его расположение на шкивах (рис. 3.1.31).

Установите ремень привода компрессора кондиционера и отрегулируйте его натяжение. Для этого установите динамометрический ключ на шестигранную головку натяжителя ремня привода компрессора кондиционера в положении «7 ч», создайте предварительное натяжение моментом 25 Н·м (см. рис. 3.1.29) и в этом положении затяните болты крепления натяжителя моментом 20 Н·м.

Заведите двигатель, проверьте правильность расположения и равномерность движения ремней.
